初中物理2009年中考物理题中电路故障强化练习
1  2  3
  • 难度： 使用次数：1462 入库时间：2009-03-06

    6ec8aac122bd4f6e如图所示电路中，当开关S闭合后，灯泡L1、L2均不发光，这时，用电压表测得B、C两点间的电压UBC=0，C、D两点间的电压UCD=4.5V，A、D两点间电压UAD=4.5V，由此可判断（    ）

    A．L1短路      B．L2短路        C．L1断路          D．L2断路


  • 难度： 使用次数：2867 入库时间：2009-03-06

    6ec8aac122bd4f6e小明按如图3甲所示的电路进行实验，当开关闭合后，电压表V１和V2的指针位置完全一样，如图3乙所示，造成这一现象的原因是  (    )

    A．可能Ｌ１开路         B．可能Ｌ２短路

    C．可能 V１和V2所选量程不相同，Ｌ1短路

    D．可能 V１和V2所选量程不相同，电路各处完好


  • 难度： 使用次数：113 入库时间：2009-03-06

    6ec8aac122bd4f6e如图3是小明同学探究小灯泡电阻时连接的实验电路，选用的小灯泡上标有2.5V字样. 　（1）闭合开关前，发现电路中有两个元件连接错误，请指出（在错的连线上打×）

    （2）实验时，先将电压表的读数调节到___  V，再逐渐 ___- 电压（填升高或降低），测出灯泡在不同亮度时的电阻.通过分析计算结果，发现每次测量的电阻都不同，这是因为灯丝的亮度不同时，灯丝的_____ 也不同.


  • 难度： 使用次数：268 入库时间：2009-03-06

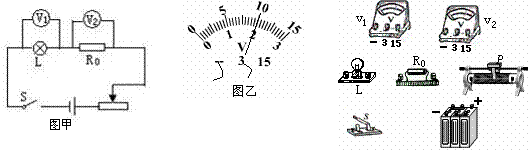

    6ec8aac122bd4f6e为了测定额定电压为2.5V小灯泡发光时的电阻，小明同学设计了如图甲所示的的实验电路，图中R0­为已知电阻。（4分+2分+8分=14分）

    （1）请按照电路图连接实物电路。（2）闭合开关，发现小灯泡不亮，电压表V1无示数，V2有示数，则电路出现故障的原因是　　　　　　　　　　　　　　　　　　。  （3）排除故障后，再闭合开关，看到小灯泡发光很暗，要想测出小灯泡正常发光时灯丝的电阻，应把滑动变阻器的滑片向　　　　　　端移动（填“左”或“右”），使电压表V1的示数U1＝　　　　V。若此时电压表V2的示数如图乙所示，则U2＝　　　　，小灯泡的电阻Rl＝　　　　　　　　。
