难度：
使用次数：154

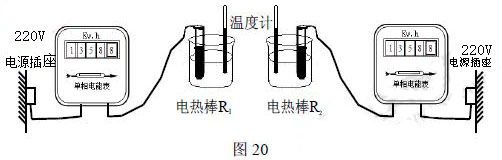

入库时间：2012-06-18小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示，R1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表
图19
（1）R 1 通电100s 消耗多少电能？（2）R 1 的电功率多大？
（3）R 1 的电阻多大？
（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R 1 与R 2消耗的电能不同. 请分析什么原因导致R2消耗的电能比R 1 的大？
-
难度：
使用次数：150
入库时间：2012-06-18
（1）根据图21 电路，在虚线框内画出对应的电路图
（2）仅用图21 电路可直接测量小灯泡的________ 、__________ 这两个物理量，还可测量小灯
泡的__________________ 、_____________________ .
-
难度：
使用次数：121
入库时间：2012-06-18

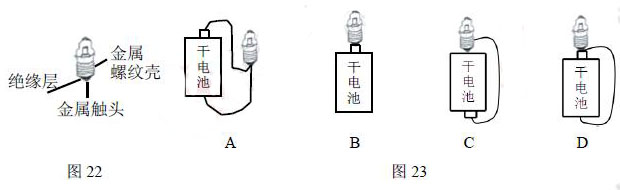

（1）小灯泡的结构如图22，按图23 中 图连接能让完好的2.5V 的灯泡点亮.

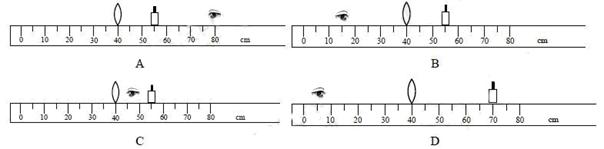

（2）图24 是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20cm，如 图的情景，
眼睛可能观察到烛焰经凸透镜折射所成的虚像.
图24
（3）用水平风吹如图25 所示的四个模型，其中________ 图空气对模型下表面的压强小于上表面的压强
图25
（4）小明用量程是200g 的天平测一石块的质量，天平平衡时如图26 所示，由此可知小明使用天平的错误之处是______________________________________
.
-
难度：
使用次数：189
入库时间：2012-06-18
小明选用了如图27 中的质量约600g 的金属皇冠模型，若能测出模型所受重力G 模型、模型浸没在水中所受的浮力F浮，且知水的密度r 水，就可以根据
, ，求出模型密度
（1）证明式子

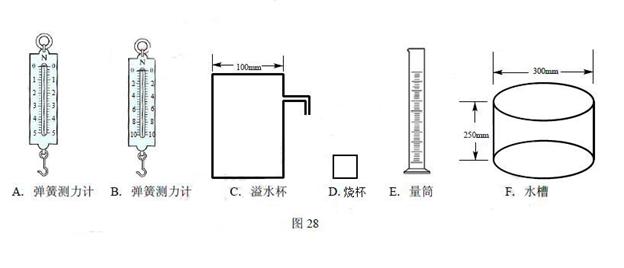

成立.（2）现有足量的水和图28 中的各种可选的器材，要利用
测出模型的密度，根据实验要求从器材A、B、C、D、E、F 中选择实验所必须的器材，并写出测模型密度的实验步骤及所需记录的数据.
a. 选择的器材（填代号）：
b. 实验步骤及需要记录的数据：
