难度：
使用次数：110
入库时间：2009-03-02在探究影响导体电阻大小的因素时，甲、乙两位同学作出如下猜想：甲：导体的电阻与导体的长度有关；乙：导体的电阻与导体的材料有关。
现提供多根电阻丝，如图所示。材料参数如下表。
编号
材料
长度/m
横截面积/mm2
A
镍镉合金
0.5
0.1
B
镍镉合金
1.0
0.1
C
镍镉合金
0.5
0.2
D
锰铜合金
0.5
0.1

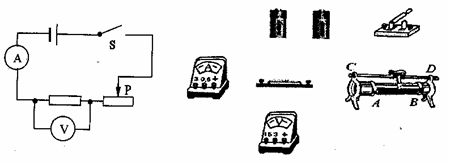

(1)某同学要验证上述猜想，设计了如下电路。请你根据电路图连接实物。
(2)如要验证上述乙同学的猜想，则应该选用 两根电阻丝(填编号)：
(3)实验时如果电流表坏了，请利用余下器材，设计实验，验证上述甲同学的猜想
①简要说明设计的原理：
②在虚线框中画出实验电路图，注明所选用电阻丝的编号
(电阻丝符号用
表示)。
-
难度：
使用次数：118
入库时间：2009-03-02
小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸泡着一段金属丝，烧瓶
(1)这两个烧瓶中所盛煤油的质量应该 。
(2)小红问小明“水比较容易获得，干嘛不用水代替煤油”。对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是( )
A．因为煤油有颜色便于观察B．因为煤油有比较大的热值
C．因为煤油有比较小的密度D．因为煤油有比较小的比热容
(3)实验中，小明和小红发现B烧瓶中温度计的示数升高的快。这表明：在电流和通电时间相同的情况下，导体的电阻越 ，产生的热量越多。
A中的金属丝是铜丝，电阻比较小，烧瓶B中的金属丝是镍铬合金丝，电阻比较大。温度计显示煤油的温度。
-
难度：
使用次数：103
入库时间：2009-03-02
小明家的电热水壶的铭牌如图所示，在一个标准大气压下，该水壶正常工作时，用l0min能将2kg、10℃的水烧开。水的比热容c=4.2×103J／(kg．℃)
(1)计算水吸收的热量；
(2)计算消耗的电能；
(3)水增加的内能比消耗的电能小多少?请结合物理知识，
从节能的角度提一个合理化的建议。
-
难度：
使用次数：359
入库时间：2009-03-02
图是一个加热、保温电路的一部分。电热丝
(1)请你按照上述原理，对右图进行连线，使它成为完整的电路图；
(2)某天在使用(1)中已经连接完整的电路时，R1烧毁了。有人想使电路恢复正常工作，设计了下面方案。请通过计算、分析，对两个方案作出评价：
方案一：用“220V220W”电热丝R3、“220V 880W”电热丝R4串联替代R1；
方案二：用两根都是“220V 550W”的电热丝R5并联替代Rl。
(3)请你选用下表所提供的电热丝，再设计一个方案，使(2)中损坏的电路恢复正常工作，并说明设计理由。
电热丝：
符号
R6
R7
R8
R9
规格
220V 500W
220V 600W
220V 2200W
110V 550W
数量
1
1
2
3
R1规格为“220V 1100W”， 限流电阻R2=506Ω。电路的工作原理是：当温控开关S接a时，电热丝R1接入电路，电路处于加热状态；当达到一定温度时，温控开关S自动从a切换到b，电路处于保温状态。正常工作时，加热功率1100W，保温功率88W。(电源电压保持不变，电阻不随温度变化。)
