入库时间：2012-06-13插入水中的筷子，在水中的部分看起来向上弯折，如图7所示，人眼在C点处看到筷子B点的像在位置B'点。请画出B点的一条光线经水面折射后过C点的光路图。
-
难度：
使用次数：539
入库时间：2012-06-13
要用一个最小的力，推着一个圆筒越上台阶，请在图8中用力的示意图画出这个力F，并标出力F的力臂。
-
难度：
使用次数：181
入库时间：2012-06-13
小王用如9所示装置在山脚下做“观察水的沸腾”实验。
(1)指出他所用装置中的错误之处是：________________________________。
(2)根据图中气泡变化情况可以推知此时水____沸腾（选填“正在”或“将要”）。
(3)纠正错误后，进行正确操作时记录的数据如下表：由表中数据可知，此时水的沸点是______℃，由此也可以推知此时该山脚下的气压_______标准大气压。（选填“低于”、“等于”或“高于”）
时间/min
1
2
3
4
5
6
7
8
9
…
温度/℃
90
92
94
96
98
100
101
101
101
…
(4)如他将该装置搬到山顶上做，他将会有什么新的发现？答：_________________。
-
难度：
使用次数：135
入库时间：2012-06-13

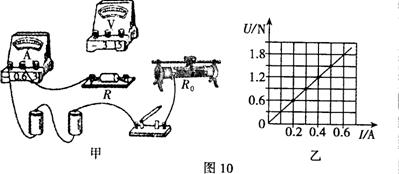

图10甲是小明设计的“用电流表和电压表测电阻”的实验电路。
(1)
在图9甲中，请你用笔画线代替导线将电路连接完整（导线不得交叉）；(2)闭合开关前，应将滑动变阻器的滑片滑到最____端（选填“左”或“右”）；
(3)连接完电路后，闭合开关，无论怎样移动滑片，电流表指针均无偏转，电压表的指
针有明显的偏转，这可能是由于____断路造成的；(4)调节滑动变阻器，把测量的几组数据描成如图9乙所示的图像，则该电阻的阻值_____Ω．
(5)完成上述实验后，小明还想测量一段电炉丝的电阻R，可是在连接电路时，发现电流表和滑动变阻器都已损坏。于是小明就利用刚才已测得的定值电阻R，重新设计并连接了如图11所示的电路。电源电压未知且恒定不变。
请把下列实验步骤补充完整：
①只闭合开关Sl，读出电压表的示数Ul；
②________________________________。电阻表达式：
Rx=________。
-
难度：
使用次数：170
入库时间：2012-06-13
小强同学用如图12所示的装置，验证电流通过导体时产生的热量与导体电阻大小、通过导体的电流和通电时间的关系。图中两个密封的烧瓶内盛满质量和温度都相同的煤油，瓶中插有两端开口的细玻璃管。两瓶煤油中都浸泡着一段金属丝，烧瓶A中的金属丝的电阻比较小，烧瓶B中的金属丝的电阻比较大。
(1)小强在密封的烧瓶内装入煤油而没有装水，主要是由于_______________________。
(2)将两瓶中的金属丝串联起来接在电源上，通
过观察玻璃管中______变化的多少，来比较金属丝放出热量的多少。这种研究方法称为____________________________________。
(3)通电一定时间后发现B中细玻璃管内煤油液面较高，由此得出的实验结论是______________________________________________________________________________。
