难度：
使用次数：334
入库时间：2012-06-13如图9所示是两束激光分别射向并通过甲、乙两透镜的传播路径、由图可知： (甲透镜/乙透镜)是凹透镜，可用于 （近视/远视）眼的矫正。
-
难度：
使用次数：183
入库时间：2012-06-13

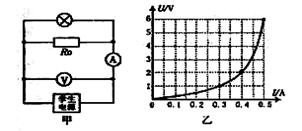

某物理兴趣小组同学设计了如图（甲）所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“０～15Ｖ”流表量程为“0～0.6A”，小灯泡标有“6V 1.2W”字样,Ro为20Ω的定值电阻。小组根据记录的电流表和电压表示数变化，描绘出U－I关系图,如图(乙)所示。(1)灯泡正常发光时的电阻是 Ω；(2)当电压表示数为1V时，通过Ro的电流是 A；（3）调节电源电压，求当小灯泡与定值电阻Ro消耗的总功率为0.8W时，小灯泡的实际电功率是 W。
-
难度：
使用次数：135
入库时间：2012-06-13
按照题目要求完成作图：
（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。
-
难度：
使用次数：120
入库时间：2012-06-13

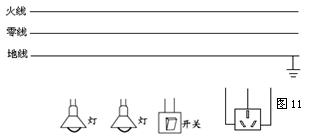

如图11所示，用笔画线代替导线将下图中的元件连接成符合安全用电要求的家庭电路。
要求：一个开关控制两盏灯，一个灯出故障不影响另一盏灯工作；三孔插座独立使用。
-
难度：
使用次数：180
入库时间：2012-06-13
如图12所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
