难度：
使用次数：244

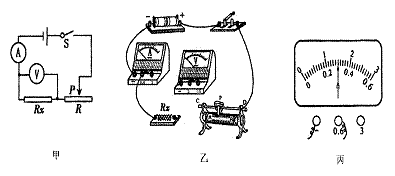

入库时间：2009-03-01某同学用如图甲所示电路测量电阻丝
的阻值．(1)该实验的原理是(用公式表示) .
(2)根据图甲所示的电路图，把图乙中的实物图连接完整．要求滑片P向右移动时电路中电流减小，电表的量程、极性要正确，导线不能交叉．
(3)若测得
两端的电压为2.4 V时，电流表的示数(如图丙所示)为 A，由此可得的测量值是 Ω.
-
难度：
使用次数：170
入库时间：2009-03-01

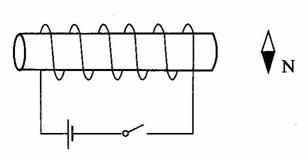

如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。请画出通电螺线管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。
-
难度：
使用次数：144
入库时间：2009-03-01
冬冬将漆包线(表面涂有绝缘漆的铜线)绕在两个完全相同的铁钉上，制成了简易电磁铁甲和乙，按图14连接好电路，探究“影响电磁铁磁性强弱的因数”。请你结合谈实验中的具体情况，完成下面的内容．
(1)通过观察电磁铁_______________的不同，可以判断电磁铁的磁性强弱不同。
(2)电磁铁乙的铁钉帽端为_______________极（填“N”“S”）
(3)滑片P向A端移动时，甲的磁性将_____________ (填“变大”、“变小”或“不变”)，说明了________________.
(4)流过电磁铁甲的电流__________电磁铁乙的电流(填“大于”、“小于“或等于)磁铁甲、乙磁性强弱不同的原因是__________．
-
难度：
使用次数：62
入库时间：2009-03-01
用燃气灶烧水．燃烧0.5kg的煤气．使50kg的水从20℃升高到70℃．已知水的比热容为4．2×103J／(kg・℃)．煤气的热值为4．2×107J／kg．求：
（1）0．5kg煤气完全燃烧放出的热量．
（2）水吸收的热量．
（3）燃气灶烧水的效率．
-
难度：
使用次数：58
入库时间：2009-03-01
如图所示，电源电压U=6V，电阻R1=4
，R2=6．(1)当开关S闭合后，电流表示数为多少?
(2)当开关S闭合后，电阻R1在10s内消耗的电能为多少?
(3)若将两电阻并联后接入原电路，当开关S闭合后，电路的总功率为多少?
