难度：
使用次数：301

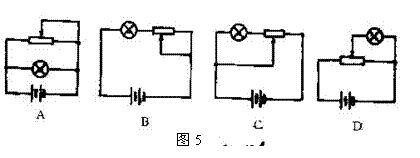

入库时间：2009-02-27如图5所示的各电路中，灯泡和电阻均相同，能利用滑动变阻器调节电灯从亮到熄灭的正确电路是〔 〕
-
难度：
使用次数：69
入库时间：2009-02-27
如图6所示，甲图中AB和CD是长度不同，粗细相同的镍铬
合金线，乙图中AB和CD是长度相同，粗细不同的镍铬合金线，用图示装置可以研究同种材料导线电阻大小与什么因素有关，有什么关系。由甲图的实验可以得出的结论是： ；
由乙图的实验装置可以得出的结论是： 。
-
难度：
使用次数：652
入库时间：2009-02-27
如图7所示，给出了几种电路元件，要求用滑动变阻器来改变电路中的电流。请完成下列问题：
①设计电路图，并按电路图连接实物图。
②当电路中接入变阻器后，在闭合开关前，滑动片P应调到 端。
③滑动变阻器的作用是 。
④当接变阻器的 和 接线柱的两种情况下，变阻器不起变阻作用。
⑤请按照你的连接方法完成下表：
滑片P的移动
变阻器连入电路的电阻变化
小灯泡L的亮度
变 化
电流表的示数
变 化
向左
向右
-
难度：
使用次数：242
入库时间：2009-02-27
在温度一定的条件下，做“研究决定电阻大小因素”的实验时，采用了 的方法，即每次选用两根合适的导线，测出通过它们的电流，然后进行比较得出结论。下表给出了实验中所用到的导线的情况。
导体代号
A
B
C
D
E
F
G
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝
长度(m)
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积(mm)2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
⑴为了研究导线电阻与材料是否有关，应选用的两根导线是 。
⑵为了研究导线电阻与长度是否有关，应选择的两根导线是 。
⑶为了研究导体电阻与横截面积是否有关，应选择的两根导线是 。
-
难度：
使用次数：86
入库时间：2009-02-27
综合考虑下表中各方面的因素，通过你的分析回答以下问题：
金属
全球年产量(104吨）
密度(103kg/m3)
熔点(℃)
导热性能1最强9最弱
导电性能1最强9最弱
市场价格大约(元/吨)
铝
1500
2.7
660
4
4
16000
铜
8000
8.9
1083
2
2
17700
金
2
19.3
1063
3
3
88000000
钢铁
301430
7.9
1540
8
7
2200
铅
3000
11.3
327
9
9
4900
镍
800
8.9
1453
7
6
103000
银
8
10.5
961
1
1
1365000
⑴哪两种金属的导电性能好？在你认为导电性能好的金属中，那种更适宜做导线？为什么？
⑵通过综合分析上表的各项指标，请写出你所发现的规律。
