难度：
使用次数：52
入库时间：2012-06-09如图10所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意图．请在图中画出出钢丝钳剪钢丝时的动力臂L1，和阻力F2，
-
难度：
使用次数：192
入库时间：2012-06-09
如图11，请画出光线经过界面MM`的反射光线和进入玻璃后的折射光线大致位置。
-
难度：
使用次数：138
入库时间：2012-06-09
小 明用天平和量筒测量小石块的密度。他在调节天平时，发现指针偏向分度盘中央刻度线的左侧，如图12甲所示。为使天平横梁水平平衡，他应将平衡螺母向 端调。然后用调节好的天平测量小石块的质量，天平平衡时右盘中的砝码质量、游码在标尺上的位置如图12乙所示，用量筒测量小石块的体积如图12丙所示，则小石块的密度是 kg/m3。
-
难度：
使用次数：81
入库时间：2012-06-09
为测量木块所受摩擦力，可以采用图12中甲、乙所示装置实验：
（1）图甲所示装置，木块放在水平面上，右端用手拉弹簧测力计使木块沿水平面向右匀速运动，稳定时木块受到小车的摩擦力和 是一对平衡力，弹簧测力计的读数即为摩擦力的大小。
（2）为测量木块所受摩擦力，用图乙所示装置实验：弹簧测力计右端固定，左端与木块相连，木块放在上表面水平的小车上，弹簧测力计保持水平，现拉动小车沿水平面向左匀速运动，稳定时木块受到小车的摩擦力和 是一对平衡力，当拉动小车向左作加速运动时，小车对木块的摩擦力将 （选填“增大”、 “减小”或“不变”）．
（3）在图甲、乙所示装置实验中，图 选填“甲”或“乙”）所示装置测量摩擦力更准
确、方便。
-
难度：
使用次数：59
入库时间：2012-06-09

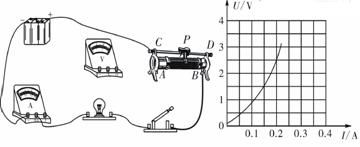

小明在进行“测量小灯泡电功率”的实验时，实验台上给他提供器材：6 V蓄电池、电流表(0～0.6 A、0～3 A)、电压表(0～3 V、0～15 V)、滑动变阻器，额定电压为2.5 V的小灯泡、开关各一个，导线若干．
(1)请你用笔画线代替导线，帮小明将图甲的实验电路连接完成．
(2) 闭合开关前滑片P应置于滑动变阻器的 （填“C”或“D”） 端。甲
(3)连好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，原因可能是__________________ __ ___。
(4)排除故障后，小明继续实验，分别记下了多组对应原电压表和电流表的示数，并绘制了UI图象如图乙所示．根据UI图象提供的信息，可计算出小灯泡的额定功率是________W，当加在小灯泡两端的电压为1.5 V时，小灯泡的电阻是________Ω.
(5)小明根据UI图象中数据计算发现：小灯泡两端电压不同时灯丝的电阻不相等，你认为原因可能是_______________ ________．
