难度：
使用次数：162
入库时间：2012-06-08设任意两个用电器A和B串联在电路中的总功率为P，各用电器的实际功率为P1和P2，如图，请推导 P＝P1＋P2 （6分）
-
难度：
使用次数：138
入库时间：2012-06-08

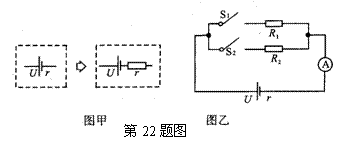

实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻r两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中R1= 59W , R2= 14W。当只闭合S1时，电流表读数I1=0.1A ；当只闭合S2时，电流表读数I2=0.4A，把电源按图甲中的等效方法处理。求电源的电压U 和电阻r。（7分）
-
难度：
使用次数：138
入库时间：2012-06-08
小明学了家庭电路知识后，利用电能表和秒表测量家中电热水器的实际功率。他的做法是：打开标有“220V 1210W”的热水器，关掉家里的其他用电器，测得电能表（标有“1800r/Kw·h”）的铝盘转过200转所用的时间是400s。（热水器电热丝的阻值不变）求：
（1）热水器的实际功率。
（2）通过热水器的电流。
（3）下图是小明家的供电线路。已知此时供电站输出的电压是220V，则供电站距他家多远？（已知每千米导线的电阻为5Ω）（9分）
