难度：
使用次数：91
入库时间：2012-06-08原来室内的电灯都能正常发光。在台灯开关断开的情况下，把台灯插头插入插座中，室内电灯全部熄灭，保险丝熔断。发生这一现象的原因可能是（ ）
A. 台灯功率过大 B. 台灯灯座处有短路
C. 台灯的插头处有短路 D. 插座处有短路
-
难度：
使用次数：287
入库时间：2012-06-08
小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们（ ）
A.只能各自独立工作，而不能同时工作
B.只能同时工作，而不能各自独立工作
C.工作时通过的电流一定相等
D.工作时两端的电压一定相等
-
难度：
使用次数：130
入库时间：2012-06-08

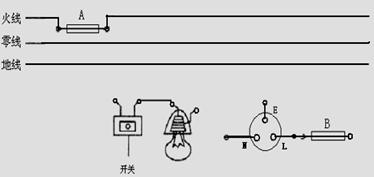

将图中的开关、螺丝口灯泡、插座接入家庭电路。要求开关控制灯泡。
-
难度：
使用次数：180
入库时间：2012-06-08
如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。请画出通电螺线管的N、S极，并用箭头在小磁针N极的下方标出其转动的方向。
-
难度：
使用次数：144
入库时间：2012-06-08

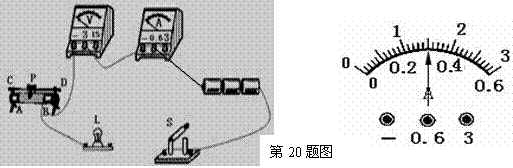

在做测定额定电压为2.5V小灯泡的额定功率的实验中（12分）
（1）如图甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替
导线把电路连接好（不要更改原有导线，且导线不允许交叉）（2）正确连接好电路后，闭合开关前，滑动变阻器的滑片应移到 端（选填“A”或“B”），闭合开关后若发现小灯泡不亮，但电压表有示数，电流表无示数，则故障的原因可能是 ；排除故障后闭合开关发现电压表的示数只有1.6V，为使电压表的示数增大，应将滑动变阻器的滑片向 端移动。
（3）调节滑片P的位置，当电压表示数为______ V时，灯泡正常发光，此时电流表示数如图中乙所示，灯泡的额定功率为________。
