难度：
使用次数：175
入库时间：2012-06-07请按要求在答题卡上作图

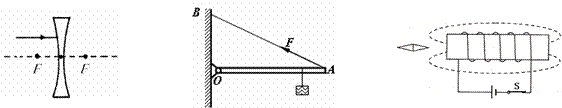

（1）如图7所示，已知入射光线，画出通过透镜后的折射光线
（2）在图8中作出力F的力臂
（3）在图9中，标出通电螺线管和小磁针的N、S极及磁感线的方向。
-
难度：
使用次数：76
入库时间：2012-06-07
为什么用吸管吸饮料时，饮料会被吸入嘴里？
-
难度：
使用次数：462
入库时间：2012-06-07
用天然气灶烧水，燃烧0.5m3的天然气，使100kg的水从20℃升高到70℃.已知水的比热容c=4.2×103J/（kg·℃）,天然气的热值q=7.0×107J/m3。求：
（1）0.5m3天然气
完全燃烧放出的热量Q放。（2）水吸收的热量Q吸。
（3）燃气灶的效率η。
-
难度：
使用次数：617
入库时间：2012-06-07
某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图13所示。图中A为金属片，B为金属板，R1=24Ω, R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。问：
⑴图中的重量表应该用什么电表改装？R1的主要作用是什么？
⑵当金属片A上放重物、开关S闭合时，请说明电子秤称量物体重量的原理。
⑶当称量物体重量达到最大值时，R2两端的电压是多少？
-
难度：
使用次数：288
入库时间：2012-06-07
将22g盐完全溶解在如图14所示的量筒内的水中，液面升高后的位置如图9所示。则盐水的密度为多少？
小红同学的解答是这样：
解：ρ=m/v=22g÷10㎝3=2.2g/㎝3=2.2×103kg/m3。
小红同学的解答是否正确，请你做出评价。如果有错误，请写出
正确的过程。
