难度：
使用次数：147

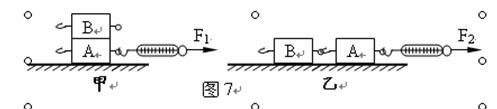

入库时间：2012-06-06如图7甲所示，完全相同的木块A和B叠放在水平桌面上，用弹簧测力计沿水平方向拉木块A，使A、B沿水平方向做匀速直线运动，弹簧测力计的示数为
F1=8N；若将A、B水平连接起来放在该桌面上，再用弹簧测力计沿水平方向拉木块A，使A、B沿水平方向做匀速直线运动，如图7乙所示，此时弹簧测力计的示数F2＝ N。
-
难度：
使用次数：158
入库时间：2012-06-06

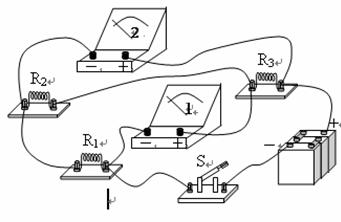

如图8所示电路中电源电压保持不变。当表1和表2均为电压表时，开关S闭合后，电压表V1、V2的示数之比为7∶12，电阻R1消耗的电功率为P1。当表1和表2均为电流表时，开关S闭合后，电流表A1、A2的示数之比为16∶21，此时电阻R2消耗的电功率为P2¢。则P1∶P2¢＝ ．
-
难度：
使用次数：198
入库时间：2012-06-06
如图9所示，一圆柱形平底容器，底面积为5×10-2m2，把它放在水平桌面上。在容器内放入一个底面积为2×10-2m2、高为0．2m的圆柱形物块，且与容器底不密合，物块的密度为0．5×103kg/m3，取g=10N/kg。向容器内缓慢注水，使物块对容器底的压强恰好为零时，向容器内注入水的质量是 kg。
-
难度：
使用次数：155
入库时间：2012-06-06
如图10所示，请在图中画出反射
光线OB的入射光线。
-
难度：
使用次数：115
入库时间：2012-06-06
如图11所示，O是杠杆的支点，画出力F的力臂并用字母L标明。
