难度：
使用次数：95
入库时间：2012-06-06在如图13所示电路中，电源电压保持不变，Rl为定值电阻，R2为滑动变阻器. 开关S闭合后，将滑动变阻器R2的滑片P自b端向a端移动过程中 （ ）
A. 电压表示数不变，电路消耗总功率变大
B.电流表的示数变大，
的示数与
的示数之比不变C.电流表的示数变小，电路消耗的总功率变小
D. 电流表的示数变大，
的示数与的示数之比变大 -
难度：
使用次数：78
入库时间：2012-06-06
如图14所示的电路中，电源电压不变，当开关S2闭合S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2，电流表示数为0.5A，则下列说法中错误的是（ ）
A、电压表示数仍为9V
B、R1的电阻为18欧
C、R2的电阻45欧
D、R2消耗的电功率6.75W
-
难度：
使用次数：179
入库时间：2012-06-06
小明利用平板玻璃、两段完全相同的蜡烛等器材探究平面镜成像的特点．
(1)选用玻璃板的目的是_________________________。
(2)选取两段完全相同的蜡烛的目的是______________________________________
-
难度：
使用次数：68
入库时间：2012-06-06
某同学在做“研究杠杆平衡条件”的实验进行了如下实验步骤.
a.把杠杆的中点支在支架上； b.把钩码挂在杠杆的两边，改变钩码的位置使杠杆水平平衡；
c.记下两边的钩码的重，用尺量出它们的力臂，记下实验数据；
d.改变力和力臂数值，做三次实验. e.求出各次实验的动力乘以动力臂和阻力乘以阻力臂数值.
（1）该同学在b步操作之前漏掉了一个重要步骤，这个步骤是 __

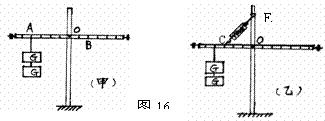

（2）如果实验中所用钩码的质量都相等，如果在如图16甲图示，杠杆的B处应该挂________个钩码，才能使杠杆在水平位置平衡。
（3）如果如图16乙图示把弹簧测力计斜拉，且拉环固定在支架E点上，此时杠杆水平平衡，如果此时在A点的钩码下方再挂一个钩码，为了再次使杠杆平衡，且弹簧测力计示数不变，应将悬点E向_____ __移动。
-
难度：
使用次数：129
入库时间：2012-06-06

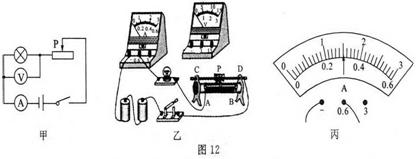

如图12甲所示是“测量小灯泡的电功率”的电路图，图12乙是实物连接图。其中电源是两节新干电池，小灯泡的额定电压为2．5V，滑动变阻器上标有“10Ω lA”。
(1)图12乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整
(2)调节滑片P使电压表的示数为2．5V，此时电流表的示数如图12丙所示，则该灯泡的额定功率为 w。
(3)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图13所示，通过图像发现灯丝的电阻是变化的，这一现象表明： ；
(4)有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是____________________________。
