入库时间：2009-02-24毛刚同学按如图所示的电路进行实验，得到下列的实验数据．
A1示数(A)
A2示数(A)
V1示数(V)
V2示数(V)
V示数(V)
0.5
O．5
7.5
4.5
12
(1)由图可知L1、L2连接方式是 ；
(2)由表中的实验数据中A1、A2的示数可得出结论 ；
(3)由表中的实验数据V1、V2、V3的示数可得出结论 ．
-
难度：
使用次数：336
入库时间：2009-02-24
某同学在用电压表研究LI和L2并联各支路的电压关系时，所接电路如图所示。
（1）指出该图的错误。
（2）现改为L1、L2串联，电压表测串联的总电压，只允许变动原图中一根导线的一个端点的接线位置，请在图中用虚线标出。
-
难度：
使用次数：295
入库时间：2009-02-24

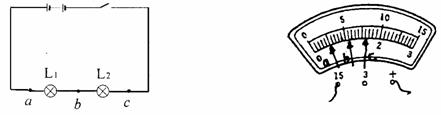

某同学根据下图所示电路探究串联电路中电压的关系。
（1）连接实物时，开关应 ，电压表应用 法来选择量程。
（2）当它按电路图连好实物后，将电压表并联在ab两点，闭合开关，发现电压表示数为电源电压，则发生该现象的原因可能是 。
（3）排除故障后，测了三个位置的电压，电压表的示数如右上图所示，请完成下表。
电压表接入位置
Ab
Dc
Ac
电压表指针们置
A
B
C
电压值
结论
-
难度：
使用次数：312
入库时间：2009-02-24
小刘有一个电路盒,面板(如图所示)上有红、绿灯各一只，两个开关，一个电压表。在不打开盒子的情况下，他与其他同学一起探究盒内的电路结构。为此，他们做了如下实验：
请你依据他们的实验情况，在虚线框内画出盒内电路的电路图:
-
难度：
使用次数：221
入库时间：2009-02-24
为了探究串联电路中电压的规律，请你
（1）写出实验需要用到的器材：
（2）在下面虚线框中画出实验电路图：
（3）设计一个记录实验数据的表格：
