入库时间：2012-05-30半导体和金属的导电能力随温度的变化特点是不同的，利用它们制成的元件在生活中也各有各的用途。

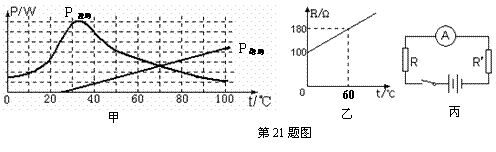

（1）一个由某半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外界放热。图甲为发热功率P发热和散热功率P散热与温度t之间关系的图像，由图像可知，加热器工作时的稳定温度为 ℃；当温度稍低于稳定温度时，P发热 （＞/＝/＜）P散热；温度由0℃升高到100℃的过程中，该半导体材料的电阻变化情况是 。
（2）如图乙是由某金属材料制成的电阻R随温度t变化的图像，由图像可知：温度为0℃时，电阻R的阻值是 Ω；当温度升高时，电阻R
的阻值 （变大/不变/变小）．若用该电阻R与电源（电压为3V）、电流表(量程为0～5mA)、定值电阻R′=480Ω串联起来，连接成如图丙所示的电路。用该电阻R做测温探头，把电流表的刻度改为相应的温度刻度，得到一个简单的“金属电阻温度计”。电流刻度较小处对应的温度刻度较 ；该温度计能测量的最低温度为 ℃。
-
难度：
使用次数：574
入库时间：2012-05-30
根据平面镜成像特点，画出图甲中物体AB在平面镜中所成
的像。
-
难度：
使用次数：160
入库时间：2012-05-30
传送带上有一个物体M，质量为2kg，它与传送带一起以0.5m/s的速度在水平方向向右匀速运动，不计空气阻力。请在图乙中画出M受力示意图。
-
难度：
使用次数：333
入库时间：2012-05-30
超市里的电梯，有人乘时运行较快，无人乘时为了节能运行较慢。利用电磁继电器可以设计这样的电路，请按照要求用笔画线代替导线将图丙中的控制电路和工作电路连接完整。其中R1是压敏电阻（受到压力时阻值较小，不受压力时阻值很大），R2是限流电阻（串联在电路中可减小电路中的电流）。
-
难度：
使用次数：101
入库时间：2012-05-30
小明家轿车油箱内装有10kg汽油，劳动节爸爸带小明驾车到离家路程为100km远的外婆家，轿车沿高速公路行驶1小时到达目的地。假设轿车是匀速行驶且受到的阻力为920N。已知汽油完全燃烧产生的内能有25%转化为机械能，汽油的热值为4.6×l07J/kg。求：
(1)轿车行驶的速度；
(2)轿车到外婆家牵引力所做的功；
(3)通过计算说明汽车在行驶途中是否需要加油。
