难度：
使用次数：60
入库时间：2012-05-30如图甲，电源电压为6V，灯泡L1和L2均标有“6V 6W” 字样，其电流随电压变化的曲线如图乙。如果同时闭合开 ，可使两灯都能正常发光；如果只闭合开关S2，电路消耗的总功率是______W。
-
难度：
使用次数：98
入库时间：2012-05-30
完成下图甲中透镜的光路图。
-
难度：
使用次数：155
入库时间：2012-05-30
如图所示，将一小石块用力竖直向上抛出，请画出石块离开手后在竖直上升过程中所受力的示意图（不计空气阻力和浮力）；
-
难度：
使用次数：64
入库时间：2012-05-30
小明站在地上用如图丙所示的滑轮组提升重物，试画出滑轮组上的绕线。
V -
难度：
使用次数：59
入库时间：2012-05-30
小华、小军同学做“测量小灯泡电功率”的实验(小灯泡标有“2．5V”字样)。

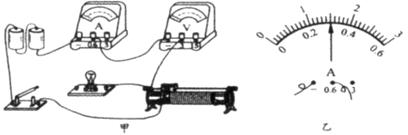

(1)如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好。
(2)小华将电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大。接下来应进行的操作是 。(填写字母代号)
A．更换电池或小灯泡 B．检查电路是否短路
C．断开开关，移动滑动变阻器滑片至最大值位置
(3)小军更换电源又做了一次试验，实验过
程中，当电压表示数为 V时，小灯泡正常发光，此时电流表的示数如图乙所示，该灯泡额定功率为 W。实验次数
电压表示数／V
电流表示数／A
灯泡亮度
1
1
0.2
较暗
2
2.5
正常发光
3
6
0
不发光
（4）分析表中实验数据可知，小军所用电源电压约为 V．

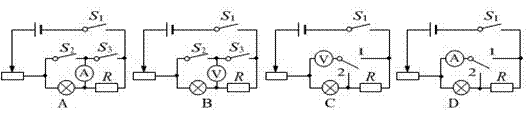

（5）若小军手边有“
1．5A 50
”和“2．0A 20”两种规格的滑动变阻器，上面实验中他选用的滑动变阻器规格为 。（6）下图中的电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R。在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
