入库时间：2012-05-30）在探究“二力平衡的条件”的实验中，晓贤同学采用的实验装置如图17所示：
（1）当物体处于静止状态或 状态时我们认为它受到的力是相互平衡的。
（2）实验时，晓贤发现当向左盘和右盘同时加入一个相等重量的砝码时，木块处于静止状态。此时木块在水平方向受到两个力的作用，这些力是平衡的。晓贤再把右盘中的砝码换成一个较重的砝码时，发现木块仍然处于静止状态，出现这种现象的原因是 ，这时木块在水平方向受到的力 （填“平衡”或“不平衡”）。
（3）要避免这种现象产生，请你对该实验装置提出改进意见： 。
-
难度：
使用次数：107
入库时间：2012-05-30
少渊利用如图18甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
图18
⑴请根据图甲将图乙所示的实物电路连接完整(导线不允许交叉)。
⑵实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一时， 。
②上述实验中，少渊用5Ω的电阻做完实验后，断开开关，接下来的还需操作是
；然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为 V时，读出电流表的示数。
⑶为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
-
难度：
使用次数：131
入库时间：2012-05-30
今年以来，厦门市交管部门多次严厉整治市区土方车超速超载的现象，如图19为运载渣土的某型号“土方车”的示意图。
(1)为保证交通安全，“土方车”在市区行驶的速度不得超过30km／h．在遵守交通规则的前提下，“土方车”行驶3000m到目的地至少需要多少时间？
（2）规定车辆对地面的压强不得超7×105 Pa，假设每只轮胎与地面的接触面积恒为0.02m2。图19中为6轮“土方车”，则该车装载渣土后总质量不得超过多少吨？(g取10N／kg)
（3）某次巡查时，发现一辆“土方车”身车质量2t，测得装载的渣土体积5m3，若渣土平均密度为2×103kg/m3，该车总质量是多少？有没有超载？
-
难度：
使用次数：161
入库时间：2012-05-30
如图20所示的电路中，电源电压为6 V且保持不变。电阻R1的阻值为30 Ω。闭合开关S，电流表的示数为0.8 A。
（1）求通过电阻Rl的电流
（2）求电阻R2的阻值
（3）求1min内整个电路消耗的电能
-
难度：
使用次数：126
入库时间：2012-05-30

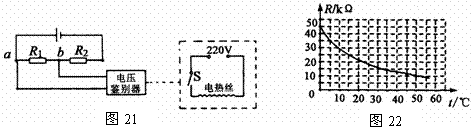

如图21所示电路是在环境温度为10℃左右的条件下工作的某自动恒温箱原理简图。
箱内电阻Rl=5kΩ，R2为热敏电阻，其阻值随温度变化的图线如图22所示，电源电压为12V。当电压鉴别器的两接入点a、b间的电压U1≤2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当U1≥4V时，鉴别器将使S断开，停止加热。
(1)从图23中读出环境温度为15℃时的热敏电阻R2为 kΩ；
(2)通过计算判定该恒温箱内的温度将保持在怎样的范围？
(3)若想使此恒温箱内的温度变化范围在第(2)问的基础上降低一些，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？
