难度：
使用次数：185
入库时间：2012-05-29为增加学生的国防知识，某中学九（ 2 ）班同学到东海舰队参观某型号潜水艇。潜水艇的艇壳是用高强度的特种钢板制造，最大下潜深度可达 350m ，潜水艇的总体积为 1.5
m3时，艇内两侧有水舱，其截面如图 19 所示，通过向水舱中充水或从水舱中向外排水水来改变潜水艇的自重，从而使其下沉或上浮。（海水密度按 1.0×103Kg/cm3）求： ( l ）当潜水艇潜至某深度时，有一出舱门与海水的接触面积为 1 . 5m2 时，此门离海面 100m , 求此出舱门受到海水的压力为多少？ ( 2 ）水舱未充海水时，潜水艇总重量为9×106N ，此时，漂浮在海面的潜水艇排开海水的体积是多少？ ( 3 ）为使潜水艇完全潜入海水中，至少应向水舱充入海水的质量是多少？
-
难度：
使用次数：204
入库时间：2012-05-29

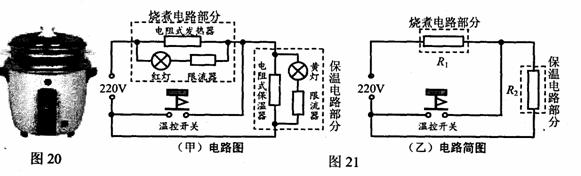

如图 20 是电饭锅的实物图，图 21 （甲）是它的内部电路图，图 21 （乙）是电路简图。它有“高温烧煮”和“焖饭、保温”两挡，由温控开关自动控制。煮饭时，先要按下温控开关按钮；到达设定温度（饭己煮熟），按钮会自动弹起。
( l ）对照观察图 21 （甲）和（乙），按下温控开关按钮，“烧煮电路部分”的电压为 “保温电路部分”将 （选填“工作”或“不工作” ) ；温控开关按钮弹起后，电路中的电流
比原来 （选填“大”或“小”）。
( 2 ）当温控开关按钮按下时，电饭锅电路的总功率为 1100w 。求：“烧煮电路部分”的电阻 R1。
( 3 ）温控开关按钮弹起后，电饭锅电路的总功率为 44W 。、求： ① 电路中的电流； ② “保温电路部分”的电阻 R2。 ( 4 ）已知，只有当指示灯和限流器两端的电压与电源电压相差不大时，指示灯才会发光。请通过相关计算或分析，说明为什么温控开关按钮弹起时，红灯熄灭而黄灯亮。
