难度：
使用次数：155
入库时间：2012-05-15如图所示，SA表示从空气斜射向水面的一束光线，在图中画出这束光线从空气射入水中的折射光线（大致方向）。
-
难度：
使用次数：191
入库时间：2012-05-15
某同学在做电学实验时，用电源、电压表、电流表、开关各一只，两个阻值相等的电阻和导线若干，设计了一个电路．如图所示，当虚线框内开关由断开到闭合时，电压表示数不变，电流表示数增加一倍，请分别在两虚线框中画出电阻和开关的两种不同的连接方式．
-
难度：
使用次数：102
入库时间：2012-05-15

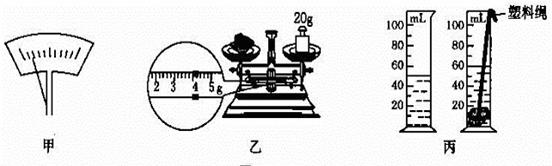

在一次郊游中，小明拾到一块颜色特别的石块，他想通过实验测出这块石块的密度
（1）调节天平横梁平衡时，发现指针静止在分度盘上的位置如图甲所示，此时应将平衡螺母向____ (选填“左”或“右”)移动。
（2）用调节好的天平测石块的质量，所用砝码和游码的位置如图乙所示，则石块的质量是________g。再用量筒测出石块的体积如图丙所示，则石块的密度是___________g/cm3。
（3）分析上述实验操作过程，发现会导致测量的密度值偏小，原因是________________。
-
难度：
使用次数：155
入库时间：2012-05-15
如图所示在水平木板上铺上粗糙不同的材料,小车自斜面顶端由静止开始滑下,比较小车沿水平运动的距离.伽略利、牛顿等科学家都做过类似的实验,并在此基础上分析推导出著名的牛顿第一定律.
第一次(毛巾表面)
第二次(棉布表面)
第三次(木板表面) 请你观察实验现象思考后回答：
(1)为了得出科学结论，三次实验中应使小车运动到斜面底端时的速度____ __ (选填“相等”或“不等”)，即小车应从斜面上的____________处释放。
(2)三次实验中，小车在水平面上受到摩擦力最大的是第____次，这说明小车受到摩擦力的大小与接触面的__________有关。
(3)进一步推理可知，若水平面绝对光滑(即小车不受摩擦力)，则小车会在水平面上做 ____________________运动。
-
难度：
使用次数：114
入库时间：2012-05-15
如图为“测定小灯泡正常工作时电阻”的实验电路图：
(1) 若小灯泡的额定电压3.8V，电阻约18Ω，则电源至少用_______节干电池串联，电压表选_______V量程，电流表选_______A量程。
(2) 闭合开关S前，滑动变阻器滑片应置于_________（a或b） 端。
(3) （2分）闭合开关S后，发现灯L不亮，电流表无示数，电压表有示数且接近电源电压，此故障的原因可能是（ ）
A、电流表处有开路 B、小灯泡L开路
C、电压表处有短路 D、小灯泡L短路
（4）（2分） 如果电压表的大量程坏了，干电池是新的，你准备怎么办？（用电路图说明）
