难度：
使用次数：116
入库时间：2012-05-08跳伞运动员正沿图7示的方向做匀速直线运动，请在图中作出此时运动员的受力示意图.
-
难度：
使用次数：68
入库时间：2012-05-08
请在图8中标出小磁针的N,S极和通电螺线管周围的磁感线方向.
-
难度：
使用次数：169
入库时间：2012-05-08
五一节，教物理的晓丽老师买了一个金灿灿的实心饰品，同学们特别想知道这个饰品是否是纯金的(ρ金= 19.3×103千克／米3).他们选用托盘天平、量筒、细线、烧杯和水等，进行了如下的实验操作:
A.把托盘天平放在水平桌面上;
B.把游码放在标尺的零刻度线处，调节横梁上的平衡螺母，使横梁在水平位置平衡;
C.将饰品用细线系好后慢慢地放人量筒中，并记下水和饰品的总体积;
D.在量筒中倒人适量的水，并记下水的体积;
E.将饰品放在左盘中，在右盘中增减祛码并移动游码直至横梁在水平位置平衡.
请你帮助同学们回答下面五个问题:
(1)正确的实验操作顺序是:A、B、___________________(余下步骤请用字母序号填出);
(2)在调节平衡螺母时，发现指针偏向分度盘的左侧.此时应将平衡螺母向_________(填“左或右”)端调节，直到指针指向分度盘的中央.
(3)用调好的天平称量饰品的质量，当天平再次平衡时，右盘中祛码的质量和游码的位置如图9甲所示，则饰品的质量是________g;用细线拴好饰品放人装有适量水的量筒中，如图9乙所示，则饰品的体积是____c m3;
(4)通过计算可知饰品的密度为_______g/c m3，由此可以确定饰品不是纯金的;
(5)'“适量的水”的含义是___________________________________________。
-
难度：
使用次数：100
入库时间：2012-05-08

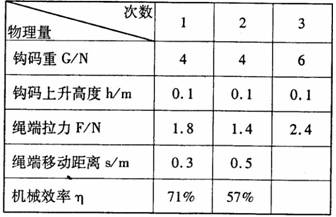

某实验小组在测滑轮组机械效率的实验中得到的数据如下表所示，实验装置如图10所示.
(1)通过表中的数据可分析出实验1是用________________图做的实验;
(2)通过实验1和实验2的数据分析可得出结论:使用不同的滑轮组提升相同的重物时，动滑轮的个数越多(动滑轮的总质量越大)，滑轮组的机械效率越_________(填“高”或“低”);
(3)再用实验1使用的装置图作第3次实验，在表中把实验3的数据补充完整;
(4)对比实验1和实验3可以得出结论:__________________________________________。
-
难度：
使用次数：50
入库时间：2012-05-08
小雷想知道小灯的亮暗程度与什么因素有关.于是找来额定电流均小干0.6A,额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图11所示的电路开始探究.

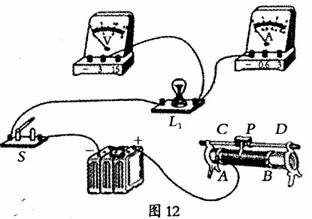

(1)请你用笔画线代替导线，根据图11所示的电路图，将图12所示实物图连接完整.
(2)若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度.原因是他把滑动变阻器的____________(选填“A,B”或“C,D")接线柱接人了电路.
(3)小雷排除故障后，按图12所示的电路继续进行实验:

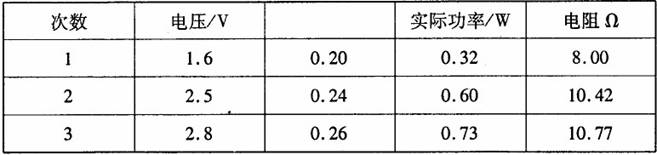

①闭合开关，滑片P向_____(选填“A”或“B")端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表:
②请将记录数据时遗漏的物理量和单位填人表格的空格处.
(4)小雷注意到灯L1的亮度变化是:第二次比第一次亮，第三次比第二次更亮.结合表中
数据得出的结论是小灯泡越亮，它的实际功率越_____________________
(5)用L2替换L1重复上面的实验时，需要改变______的量程，发现灯L2的亮度变化规律与灯L1相似.
(6)小雷在实验结束后与同学们讨论:
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确.”这种说法错误的原因是小雷忽略了_________对小灯电阻的影响;
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系.”你认为这种说法_________(选填“正确”或“错误”).
