如图21所示电路,电源电压保持不变,当开关S断开,滑动变阻器接入电路的电阻为RA时,电阻R2和滑动变阻器消耗的功率之和为8W,电压表V1、V2的示数之比U1:U2=5:4;当开关S闭合,滑动变阻器接入电路的电阻为RB时,滑动变阻器消耗的功率为5W,电压表V2的示数为U2‘,且U2‘:U2=5:4,求:(1)开关S闭合前后,电流表示数之比;(2)开关S断开,滑动变阻器接入电路的电阻为RA时,变阻器消耗的电功率。

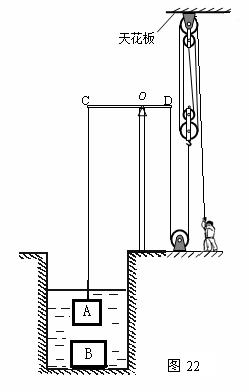

工人用如图22所示的机械提升水中实心物体A和B,物体A、B密度均为7×103 kg/m3,物体A的质量是70kg,物体B的体积为物体A的2倍。杠杆COD可以在竖直平面内自由转动,OC∶OD=3∶2。工人的质量是70kg,当物体A在水中被匀速提升时,天花板受到向下的拉力为F1,地面对工人的支持力为N1;当物体B在水中被匀速提升时,天花板受到向下的拉力为F2;F1:F2=3:5。不计绳
重、滑轮与轴的摩擦、杠杆的重力以及水的阻力,每个滑轮的质量均相等。(g取10N/kg)求:(1)当物体B在水中被匀速提升时,物体B受到的浮力;(2)当物体A在水中被匀速提升时,地面对工人的支持力
N1;(3)当物体B在水中被匀速提升时,滑轮组的机械效率。
