如图18所示电路,电源电压保持不变,当闭合开关S,调节滑动变阻器阻值从最大变化到最小,两个电阻的“U-I”关系图像如图19中的甲、乙所示。
根据图19可知,滑动变阻器R2的阻值变化范围为________ Ω。
小磊同学在研究水的吸放热情况时,测出了水的质量和水的温度变化的关系,他每次实验都让水吸收的热量相同,并将试验数据记录在表一中,其中m表示水的质量,Δt表示水的温度变化量。分析表一数据,可以得出水的质量和水的温度变化量的关系式是:_____________________________________________ 。
|
小蕊同学想测量一块小石块的密度,但是只有符合实验要求的量筒、小烧杯、适量的水和小石块。小蕊设计了下面实验步骤但是没有完成,请你将下面的实验步骤补充完整。
实验步骤:(3分)
(1)在量筒中倒入适量的水;
(2)将小烧杯底朝下,放入盛有水的量筒中使其漂浮在水面上,记下这时量筒中水面的示数为V1,并记录在表格中;
(3) ___________________________________________________,记下这时量筒中水面的示数为V2;
(4)请根据测量的物理量V1、V2、V3及ρ水,表示出小石块的密度ρ= _____________ 。

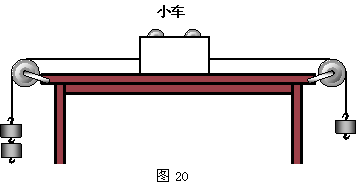

小刚同学利用如图20所示的装置,探究二力平衡的条件,他在图中左边挂上2个钩码,右边挂上一个钩码,小车两边受到的拉力在同一直线上,小刚发现小车静止不动,因此他认为,小车水平方向只受两个拉力,这两个力大小不相等,也能让小车处于静止状态。请你利用如图所示的装置,设计一个实验,证明小刚的说法是错误的。
实验桌上有如下实验器材:满足实验要求的电源、阻值已知的定值电阻各1个,电阻箱(电路图符号 )一个,已调零的电压表一块,开关一个,滑动变阻器一个,导线若干。请选用上述实验器材,设计一个实验证明“两个电阻R1与R2并联时,如果R2的电阻值保持不变,通过R1和R2的总电流和通过R1的电流的关系为: I = I1+ b(b为常量)”。请你画出实验电路图,写出实验步骤,画出实验数据记录表。
