如图7所示,底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体,两液面相平且甲的质量大于乙的质量。此时液体对各自容器底部的压强分别为PA和PB,则PA PB。(填:“大于”、“等于”或“小于”)
如图8所示,电源两端电压不变,电阻R1的阻值为2Ω。闭合开关S,当滑动变阻器的滑片P位于A点时,电压表V1的示数为4V,电压表V2的示数为10V。当滑动变阻器的滑片P位于B点时,电压表V1的示数为8V,电压表V2的示数为11V。则滑动变阻器的电功率变化了 W。

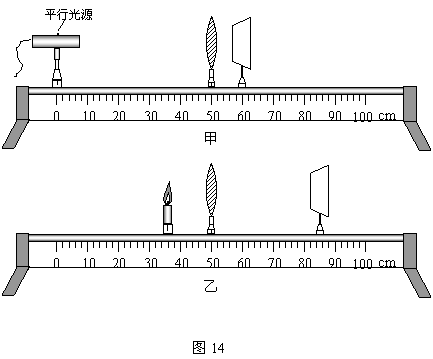

小雷利用光具座探究凸透镜的成像特点,他首先把凸透镜和光屏放在光具座上,然后在凸透镜的左侧放一个平行光源,水平向凸透镜发出一束平行光,移动光屏,在光屏上出现一个清晰的亮点,凸透镜、光屏位置如图14甲所示,则这个凸透镜的焦距是________cm。保持凸透镜位置不变,将一个蜡烛放到光具座的36cm处,移动光屏,直到找到清晰的像,凸透镜和光屏的位置如图14乙所示,这时候所成的像是 ________ 的像(填:“放大”、“缩小”或“等大”),________ 就是利用了这个原理。(填:“照相机”、“放大镜”或“幻灯机”)
小刚在“测量导体电阻”的实验中,连接了如图15所示的电路图。
(1)小刚没有连接完整,请你在图15中用笔画线代替导线将电路连接完整,其中电阻R是待测电阻。要求:电压表用0-3V量程,滑动变阻器的滑片向右滑动时滑动变阻器的电阻值变大;
(2)连接好电路后,闭合开关,调整滑动变阻器,电流表与电压表的示数如图16所示,电压表的读数为 _________ V,电阻R的电阻值为 ________ Ω。

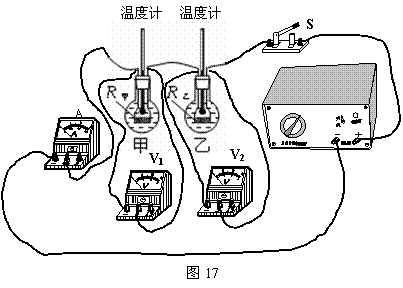

电流做的功跟电压、电流和通电时间三个因素都有关。李明同学要通过实验探究电流通过电阻做的功跟导体两端电压是否有关,他选用的器材及电路如图17所示。其中甲、乙两容器完全相同,且都倒入了质量相同的煤油。电阻丝R甲的阻值大于电阻丝R乙的阻值。
(1)他在该实验中选用两根阻值不同的电阻丝,其目的是 。
(2)在这个实验中,李明是通过观察对比 来比较电流做功多少的。
