难度：
使用次数：311
入库时间：2012-05-07图9中箭头表示磁感应线的方向，则小磁针静止时N极的指向应 ( )
A、向上 B、向下 C、向左 D、向右
-
难度：
使用次数：68
入库时间：2012-05-07

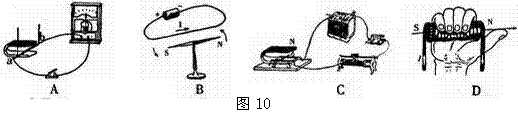

电动机是一种高效率、低污染的动力设备，下面四幅实验装置图10中，对电动机有直接影响的是（ ）
-
难度：
使用次数：81
入库时间：2012-05-07
将带开关的电灯、接冰箱的三孔插座，正确地接入图11
中的电路中。
-
难度：
使用次数：185
入库时间：2012-05-07

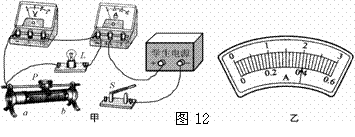

利用如图12所示的实验器材,测定额定电压为6V的小灯泡电功率.已知滑动变阻器上标有“12Ω 1A”字样，电源电压保持不变.
实验步骤如下：
A．连接电路.在甲图上补画一根导线，使得测定小灯泡电功率的电路完整，要求滑片P向右移动时，小灯泡变暗.
B. 连好电路后，要使滑动变阻器的电阻全部接入电路，应先将滑片P移至 端，再闭合开关S，此时电压表示数为4.2V，对应的电流表示数如图乙所示.
C. 调节滑片，当P移至ab中点时，小灯泡恰好正常发光，此时电流表示数为0.5A。
D. 继续调节滑片，当P移至另一点时，灯泡偏亮，读出电压表、电流表值分别为6.5V、0.52A，记录在下表中.
实验次数
电压表示数/V
电流表示数/A
亮度
功率/W
1
4.2
偏暗
2
6.0
0.50
正常
3
6.5
0.52
偏亮
3.38
请你填全上表空格中的数据，再分析表格中的信息.得到的结论是(写出二条即可
__________________________________________________________
-
难度：
使用次数：135
入库时间：2012-05-07
图13是某课外活动小组
仿制的一个能产生持续电流的装置—发电机，装有手摇柄（未画出）的转轴垂直穿过圆盘中心，金属圆盘放在蹄形磁铁之间，圆盘的轴心和能在圆盘的边缘滑动接触的滑片通过金属导线与电流表相连。金属圆盘可以看成是由无数根长度等于圆盘半径的导线组成的，圆盘在磁极间不断转动，每根导线都在做切割磁力线的运动，从而产生持续电流。当以某一转速匀速转动金属圆盘时，电流表有一定的计数。根据上述材料，请完成下面的实验探究填空：
(1)换用 的磁铁，其它条件不变，发现电流表读数增大，说明电流大小跟磁场强弱有关；
(2)换用一个半径大一些的金属圆盘，其它条件不变，发现电流表读数增大，说明电流大小也跟 有关；
(3)当圆盘转速增大，其它条件不变时，发现电流表读数也增大，说明电流大小还跟 有关。
