难度：
使用次数：88

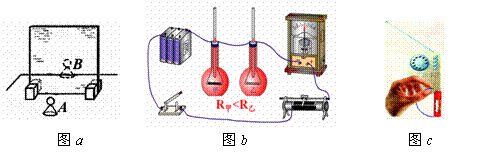

入库时间：2012-05-07下面几幅图是课本中的一些实验装置图，请在题中空格处填入相应的内容。
（1）图a装置探究平面成像特点，选择玻璃板的目的 。
（2）图b装置可探究 跟电阻的大小关系。
（3）图c说明：断断续续的电流可产生 。
-
难度：
使用次数：206
入库时间：2012-05-07

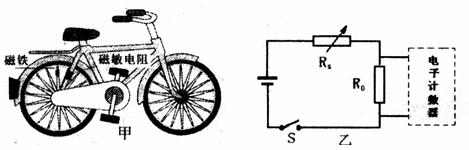

小明利用磁敏电阻为他的自行车设计了一个速度计，磁铁固定在自行车的辐条上，磁敏电阻固定在自行车的后车架上，安装示意图如图甲，工作电路如图乙，已知电源电压为6V恒定不变。当磁铁与磁敏电阻Rs靠得最近时阻值为200Ω，磁铁与磁敏电阻Rs离得最远时阻值为400Ω，靠近或远离时的实际电阻在这两者之间变化；当R0两端电压
不低于4.5V时电子计数器就能有效计数，低于4.5V就不能产生计数，车轮每转动一圈就计数一次。为保证电子计数器有效工作，电阻R0最小阻值为_____Ω。某次行驶中，小明发现5min恰好完整计数了300次，车轮的周长为3m，则这段时间内自行车行驶的平均速度为________km／h。
-
难度：
使用次数：111
入库时间：2012-05-07
试根据规定要求作图.
（1）如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．
（2）如图是重为10N篮球投出后在空中飞行时的情景。请在图中作出篮球受到重力的示意图。
（3）根据小磁针静止时的指向，标出图中的磁感线方向和磁体的N、S极．
（4）如图是汽车启动原理的
电路图，汽车启动时，将钥匙插入钥匙孔，则电动机工作，请将电路图连接完整。
-
难度：
使用次数：163
入库时间：2012-05-07
小玲同学站在体重计上测得她的质量为45kg，她双脚与体重计的接触面积约为0.036m2。
（1） 试通过计算说明她对体重计的压强是多大 (g=10N/kg) ？
（2） 人体的密度与水的密度接近，请你粗略计算出小玲同学的体积 (ρ水=1.0×103kg/m3) 。
（3）小玲同
学在游泳中潜泳时受到的浮力多大？ -
难度：
使用次数：187
入库时间：2012-05-07
一位工人用滑轮组将重1500N的货物提升到高2m的仓库货架上，他所用拉力为500N，绳子自由端被拉下了8m，则：
(1)请你根据题中要求，直接在图上画出工人提升重物时的滑轮组的绕法；
(2)提升货物时，工人做的总功为多少?
(3)提升货物所花时间为l min，则这位工人的功率为多少?
(4)此滑轮组的机械效率为多少? www.xkb1.com
