一根阻值为50Ω的电阻丝,通电100s,通过的电流为0.2A,则电流通过电阻丝产生的热量为 J。
建筑工地上常用如图5所示的装置搬运建筑材料,使用的滑轮组由a、b、c、d、e五个滑轮组成,如果滑车和建材共重1500 N,每个滑轮重50 N,不计绳重及摩擦,以0.5m/s匀速提起滑车所用的拉力F的功率P= W。

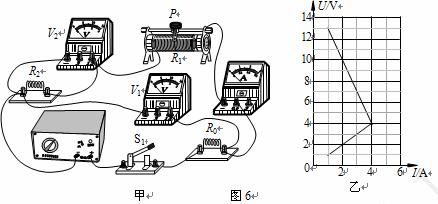

如图6甲所示的电路中,R1为滑动变阻器,R0、R2均为定值电阻,电源两端电压保持不变。改变滑动变阻器R1的滑片位置,两电压表的示数随电流变化的图线分别画在图6乙所示的坐标系中。根据以上条件可知电阻R0的阻值为 Ω。

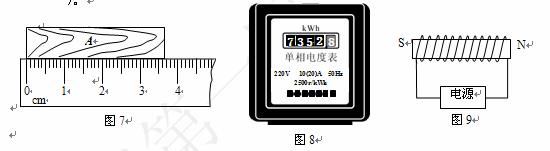

如图7所示,物体A的长度为_______cm。
如图8所示,电能表的示数为 kW·h。
如图9所示,已知通电螺线管两端的磁极,则电源的左侧为 极(选填“+”或
“–”)。
下表为妮妮在探究某种物质的熔化规律时记录的实验数据,请根据表中的实验数据解答下列问题。
(1)该物质的熔点是_________℃;
(2)该物质是__________(选填“晶体”或“非晶体”);
(3)温度为3℃时,该物质处于___________态(选填“固”或“液”)。
时间/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
温度/℃ | -4 | -3 | -2 | -1 | 0 | 0 | 0 | 0 | 0 | 1 | 2 | 3 | 4 |
