为保证司乘人员的安全,轿车上设有安全带未系提示系统。当乘客坐在座椅上时,座椅下的开关S1闭合,若未系安全带,则开关S2断开,仪表盘上的指示灯亮起;若系上安全带,则开关S2闭合,指示灯熄灭。下列设计最合理的电路图是
如图所示是气体酒精浓度测试仪原理图,用于现场测试司机是否酒后驾车,其中电源电压保持不变,R为定值电阻,R/为二氧化锡半导体型酒精气体传感器,其阻值随气体酒精浓度的增大而减小。若某次测试中电流表示数较大,则说明
A.气体的酒精浓度较大,R′阻值较小 B.气体的酒精浓度较大,R′阻值较大
C.气体的酒精浓度较小,R′阻值较小 D.气体的酒精浓度较小,R′阻值较大

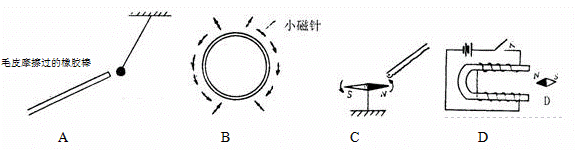

如图,下面的判断与图形相符合的是
A.图A中泡沫球一定带正电
B.图B中圆框内为一竖直的条形磁铁上端为北极
C.图C中钢铁原来一定有磁性
D.图D中和上开关S时N极向下转动
2010年的东亚足球四强赛中,中国队与韩国队的比赛进行到第62分钟时,中国男足队员邓卓翔连过三人杀入禁区,一脚冷静的弧线球绕过门将,直入球门后角,3:0锁定胜局。足球离开脚面后在空中飞行的过程中,使足球运动状态发生改变的施力物体是
A. 邓卓翔和地球 B.足球和空气 C. 守门员和地球 D. 地球和空气
中国首台自行设计、自主集成研制的深海潜水器“蛟龙号”浸没在海水后继续下潜的过程中,下列说法正确的是
A.压强减小,浮力减小 B.压强增大,浮力增大
C.压强减小,浮力增大 D.压强增大,浮力不变
