右图所示的电路中,R1、R2均为定值电阻.电源电压不变。闭合开关S1、S2,两电表均有示数;再断开开关S2,则电流表示数 ,电压表示数 ,(本题每空均选填“变大”、“变小”或“不变”),此时电压表测 电压。

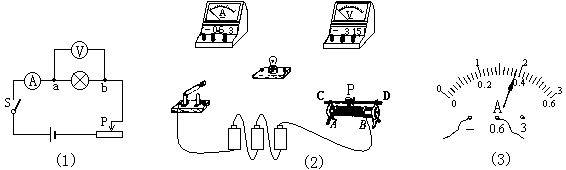

下图⑴所示是“测定小灯泡的电功率”实验的电路图,图⑵是所需实验器材,灯泡的额定电压为3.8V,灯丝的电阻约为10Ω,滑动变阻器标有“30Ω 1A”字样。
⑴、 对照电路图,用笔画线代替导线,将图⑵所给的实验器材连成完整的电路。
⑵、甲同学连接好最后一根导线后,灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确,请你找出他在实验中的两个操作不当之处:
① ; ② 。
⑶、乙同学将电路组装好后,闭合开关发现电流表无示数,而电压表有示数,且等于电源电压,则该电路故障应为 。
⑷、丙同学连完电路并闭合开关后,发现电压表示数为零,电流表示数为0.15A,产生这一现象的原因是_________________________________。
⑸、丁同学接线后发现开关没有闭合时灯泡就已发光,而两电表示数情况正常,开关闭合后灯泡反而熄灭,电压表示数减小为零,电流表示数变大,但没有超出量程.你认为他接线中出现的错误是 。
⑹、排除故障后,为了测出小灯泡的额定功率,应调节滑动变阻器,使电压表示数为________V,若此时电流表的示数如图(3)所示,该灯泡的额定功率是________W。
一艘打捞船正在打捞一个沉入海底的实心物体。打捞船将物体以0.5m/s的速度向上匀速提起,
从开始打捞到全部出水,钢缆提升物体的功率P随
时间t变化的图象如图所示,第80s时物体全部出
水,海水的密度取1.0×103kg/m3,g取10N/kg,求:
(1)物体上表面刚好到达水面时,钢缆所做的功;
(2)开始打捞时物体上表面受到水的压强;
(3)被打捞的物体的密度。

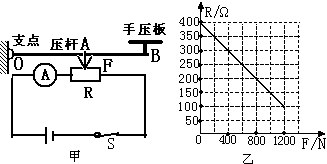

有一种测量手压力大小的电子称,其原理如图甲所示,它主要由手压板、杠杆OAB,压力传感
器R(电阻值随所受压力的大小发生变化的变阻器)和显示压力大小的仪器A(实质是电流表)
构成,其中OA∶OB=1∶2,且已知压力传感器R的电阻与它所受的压力F的关系如图乙所示。电
源电压为6V且保持不变。手压板和杠杆的质量不计。求:
(1)若某同学对手压板的压力为400N时,压力传感器上受的压力多大?此时电流表的示数多大?
(2)若压力传感器R表面能承受的最大
压强为4×106pa,压力杆与压力传感器
之间的接触面积是3cm2,则压力传感器
R表面能承受最大压力为多大?
(3)该电子称的测量范围是多少?
