难度：
使用次数：446
入库时间：2012-04-29图4甲是某人眼睛观察某物体的成像示意图，请在图12乙中的虚线框内画上适当的透镜，使该物体能成像在视网膜上。（2分）
-
难度：
使用次数：142
入库时间：2012-04-29
某同学在用伏安法测电阻实验时，电路中有一处连接错了，请你在接错的导线上打“×”，并画出正确的连线．在虚线框内，根据改正后的电路画出正确电路图．（4分）
-
难度：
使用次数：614
入库时间：2012-04-29
（1）某同学按图5甲所示的方法测量液体温度，其错误是 。纠正错误后，温度计示数如图5乙所示，则液体温度为 ℃。
（2）为了研究水的沸腾，某实验小组三位同学观察了水在加热过程中温度随加热时间的变化情况，并记录了有关数据如下表：
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
90
92
94
96
98
99
99
99
99
99

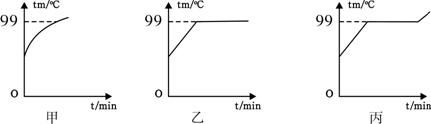

①图6是三位同学分别作出的水的沸腾图像，其中正确的是 。
②沸腾是从液体表面和内部同时发生的剧烈的现象。他们观察到水沸腾时的现象应该是图7中的 图。从实验可得出，液体在沸腾过程中要 热，但温度 。
③实验测出水的沸点为 ℃，说明当时的气压 1标准大气压（填“大于”、“小于”或“等于”）
-
难度：
使用次数：117
入库时间：2012-04-29
小明和小聪一起做“研究凸透镜成像规律”实验。（7分）
（1）他们看到实验桌上的器材有：光具座、刻度尺、凸透镜、蜡烛、火柴，小明认为实验器材不够，还缺少 。
（2）实验中点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心位置跟烛焰中心的位置大致在 ，这样做的目的是 。
（3）小聪先把蜡烛放在离凸透镜较远（物距大于两倍焦距）的位置，移动光屏，得到一个清晰的像，成的是 、 的实像。
（4）若想在图8中凸透镜右边的光屏上得到清晰放大的实像，则蜡烛应该置于透镜左边A、B、C、D、E五点中的______点处；_________就是利用这个成像规律制成的。
-
难度：
使用次数：61
入库时间：2012-04-29

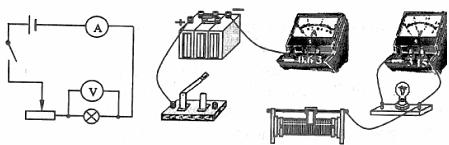

在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、灯泡的阻值大约为10
且标有“3．8V ”字样、滑动变阻器，导线若干。
图乙
图甲
（1）请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）；
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中两个操作不当之处：
①___________________ ________________
②____________________________ _______。
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是（ ）
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）下表是按正确的操作测得的数据，从表中计算出三次小灯泡的阻值不相等，其原因是______________________ ______。
实验次数
1
2
3
电压U／V
2.0
3.0
3.8
电流I／A
0.33
0.34
0.40
电阻R／
6.0
8.8
9.5
