入库时间：2012-04-27如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1的示数为0．3A，电流表A2的示数为0．5A．下列说法正确的是（ ）
A．通过电阻R2的电流为0．5A
B．电阻R2的阻值为15Ω
C．电源电压为4．5V
D．电阻R1消耗的电功率为3W
-
难度：
使用次数：210
入库时间：2012-04-27

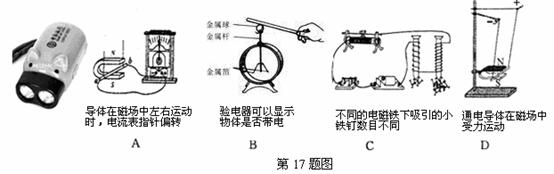

如图是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。图中与这一过程的工作原理相同的是：
-
难度：
使用次数：100
入库时间：2012-04-27

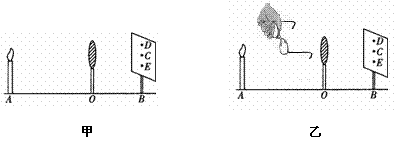

在探究凸透镜成像规律的实验中。
（1）当点燃的蜡烛、凸透镜和光屏分别置于如图甲所示A、O、B位置时，烛焰的中心在光屏上C处会得到一个清晰的像，则烛焰像的性质是 的实像。
（2）当用另一支较短的蜡烛替换原蜡烛，则烛焰的中心可能在光屏上 （选填“C”、“D”或“E”）处仍能得到一个清晰的像。
（3）在第（1）步实验光屏上获得清晰的像后，小明取了一副近视眼镜放在凸透镜前(如图乙所示)，观察到光屏上的像变模糊了，此时要使光屏上成清晰的像，应该将光屏向 移(选填“左”或“右”)。
-
难度：
使用次数：501
入库时间：2012-04-27
某实验小组利用注射器、弹簧测力计、刻度尺等器材测量大气压强的值，实验步骤
如下：（1）把注射器的活塞推至注射器筒的底端，然后用橡皮帽堵住注射器的小孔，这样做的目的是_____________________。
（2）如图甲所示，用细绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞刚被拉动时，记下弹簧测力计的示数为30N。
（3）如图乙所示，用刻度尺测出注射器全部刻度的长度为_______，计算出活塞的横截面积。（4）计算得到大气压强的数值为_________Pa
（5）同学们发现实验误差较大，请分析该实验过程中导致误差的因素有（请写出一条）：
________________________________________________________。 -
难度：
使用次数：126
入库时间：2012-04-27
某实验小组在探究“电阻中的电流与电阻的关系”时选择了以下器材：学生电源、开关1个、滑动变阻器R0一个、导线若干、四个定值电阻（R1=5Ω、R2=10Ω、R3=15Ω、R4=20Ω），但是由于粗心少领了一只电压表，多领了一只电流表。同学们通过思考讨论设计出了如图所示的电路图，并进行了实验（实验之前老师特别强调他们注意用控制变量法）。实验步骤如下：
接入的电阻
R1
R2
R3
R4
电阻R/Ω
5
10
15
20
电流I/A
1.00
0.50
0.33
a．先将各元件按电路图正确连接，接入的定值电阻分别为R1=5Ω、R2=10Ω，调节滑动变阻器，读出电流表的示数记如上表；
b．把定值电阻R2换成R3，________________________________________，记下对应电流表A2的示数，填入表格中（请你帮他们完成这一步的操作）；
c．分析数据得出结论：________________________________________________；
d．再把R3换成R4，按前面的操作进行调节，并记下对应电流表的示数，请你根据实验结论帮他们将表格中的数据填写完整。
