难度：
使用次数：66
入库时间：2012-04-26在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图13所示：
（1）为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个 （填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f= （填“5cm”或“10cm”）．
（2）凸透镜固定在光具座35cm刻度线上，小明将光源移至20cm时，在光屏上出现倒立、缩小的 （选填“实”或“虚”）像；如果小明将光源移至29cm刻度时，他通过凸透镜看到光源的 （选填“倒立”或“正立”）、放大的虚像．
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是（ ）
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．使用这种光源时，光源中心与凸透镜中心、光屏中心不需要调在同一高度
（4）小明将二极管换成发紫色光的二极管，将实验装置放置如步骤（2）进行，发现光屏不能得到清晰的像，需要将光屏靠近凸透镜后才能得到清晰的像，请你给出一个合理的猜想：
-
难度：
使用次数：352
入库时间：2012-04-26

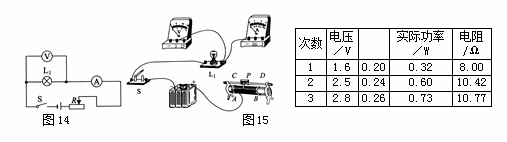

小雷想知道小灯的亮暗程度与什么因素有关．于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图l5所示的电路开始探究．
(1)请你用笔画线代替导线，根据图14所示的电路图，将图15所示实物图连接完整．
(2)若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度．原因是他把滑动变阻器的 ．(选填“AB”或“CD”)接线柱接入了电路．
(3)小雷排除故障后，按图15所示的电路继续进行实验：
①闭合开关，滑片P向 (选填“A”或“B”)端移动，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如上表：
②请将记录数据时遗漏的物理量和单位填入表格的空格处．
(4)小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮．结合表中数 据得出的结论是小灯泡越亮，它的实际功率越 ．
(5)用L2替换L1重复上面的实验时，需要改变 表的量程，发现灯L2的亮度变化规律与灯L1相似．
(6)小雷在实验结束后与同学们讨论：
①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确．”这种说法错误的原因是小雷忽略了 ．对小灯电阻的影响．
②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系．”你认为这种说法 (选填“正确”或“错误”)．
