难度：
使用次数：143
入库时间：2012-04-25在图9甲中画出光从水中斜射入空气的大致方向
-
难度：
使用次数：161
入库时间：2012-04-25
请在图9乙中画出抽水机手柄A点所受动力F1的力臂l1和B点所受阻力F2的示意图
。
-
难度：
使用次数：95
入库时间：2012-04-25
在学习液体压强时，小红用矿泉水瓶对液体压强特点进行了研究。
(１)如图10甲所示，小红在A、B两处开了两个大小相同的孔，发现从B孔喷出的水较急，这说明 。
(２)如图10乙所示，小红在瓶子同一高度的C、D、E开三个大小相同的小孔，装满水后，发现水从这三个孔中喷出的距离一样远，这可以说明 。
-
难度：
使用次数：155
入库时间：2012-04-25
某同学做《测定小灯泡的功率》的实验。
(1)图11是他最初连接的实验电路，此电路有3处是错误的，这三处错误是：(3分)
① ；
② ；
③ 。
(2)后来，他在老师的指导下正确地连接了电路，请你将正确的电路图画在图8(a)的方框里。(2分)
(3)他用正确的电路进行实验，当电压表的示数达到小灯泡的额定电压2.5伏特时，电流表的接线情况和指针位置如图8(b)所示，此时电流是________；测出小灯泡的额定功率是________瓦特。(2分)
-
难度：
使用次数：334
入库时间：2012-04-25
小明通过实验测量牛奶的密度：
（1）调节天平横梁平衡时，指针偏向分度盘中央红线的左侧，此时应向 移动平衡螺母，才能使天平平衡。（1分）

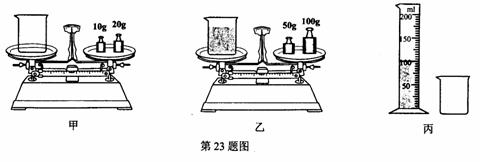

（2）他按图12甲、乙、丙的顺序进行实验。根据图中数据可知：牛奶和烧杯的总质量为 g，牛奶的密度为 g/cm3. （2分）
(3)为了更加准确地测量牛奶的密度，你认为图中合理的实验顺序为 。（1分）
