入库时间：2012-04-23如图所示是小明“探究串联电路中电压的关系” 的实验电路图。
(1)实验步骤（请完成步骤中所缺内容）
A．按图所示接好电路，闭合开关前，滑片P应置于 端。
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1。
C． 。
D．保持滑片P不动，用电压表测出a、b两点之间的电压U。
E．移动滑片P的位置，重复步骤B、C、D两次。
(2)讨论交流
小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和。
另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和。
你认为 的结论更合理。理由是
。
(3)小明按图所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是 。为进一步确定故障，接下来的操作是（可以不受器材的限制）
。
-
难度：
使用次数：73
入库时间：2012-04-23
在温度一定的条件下，做“研究决定导体电阻大小因素”的实验，采用了控制变量的方法。
下表给出了实验中所用到的导体的情况。选择C、F两根导体进行对比，是为了研究导体电阻大小与 __________是否有关；选择C和__________两根导体进行对比，是为了研究导体电阻与长度的关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是__________。（填写导体的代号）
导体代号
A
B
C
D
E
F
G
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积（mm2）
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材 料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝
-
难度：
使用次数：167
入库时间：2012-04-23

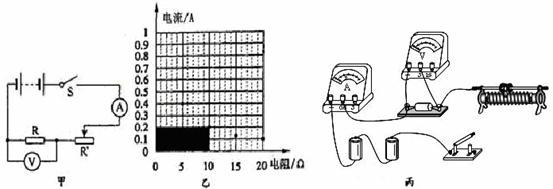

小敏用如下图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中。
（1）实验过程中，移动变阻器滑片时，眼睛应注视 （选填序号）；
A．变阻器滑片 B．电压表示数 C．电流表示数
（2）在丙图中，用笔线代替导线，将电阻器正确连入电路（滑片向右电流表示数变小）；
（3）实验中，变阻器的作用除了保护电路外，还有 的作用。
（4）乙图中阴影部分面积表示的科学量是 ；
-
难度：
使用次数：197
入库时间：2012-04-23

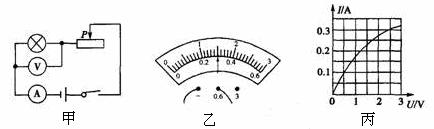

如下图甲所示是“测量小灯泡的电功率”的电路图，其中电源是两节新干电池，小灯泡的额定电压为2.5 V，滑动变阻器上标有“10 Ω 1 A”。
(1)小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有__________________。
(2)调节滑片P使电压表的示数为2.5 V，此时电流表的示数如图丙所示，则该灯泡的额定功率为_______W，该灯泡正常发光时灯丝电阻为 Ω。
(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图所示，通过图像发现灯丝的电阻是变化的，这一现象表明：_______________________________
____________________________________________。
-
难度：
使用次数：757
入库时间：2012-04-23
在如图所示的电路中，电源电压为3V。闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.3A，计算
（1）通过R1的电流是多少安？（2）R2的阻值是多少欧姆？
（3）当把R1、R2串联后接在原电源两端，电路中电流为多少安？
