难度：
使用次数：450
入库时间：2012-04-20如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。
-
难度：
使用次数：179
入库时间：2012-04-20
如图所示，把具有一定质量的塑料挂钩吸盘用手压在竖直的墙上，挤出里面的空气。放手后，吸盘就在竖直的墙面上静止不动。请你画出塑料挂钩吸盘放手后的受力示意图。
-
难度：
使用次数：53
入库时间：2012-04-20
下列表格是某城市街道上的最高行驶速度规定v/(km·h-1)
车型
设有中心双实线、中心分隔带、机动
车道与非机动车道分隔设施的道路
其它道路
小型客车
70
60
大型客车、载货汽车
60
50
从动能的角度，班上同学对上述表格内容的规定展开讨论，其中的道理为：
（1）质量一定的物体， 越大，动能越大，越不容易刹车，所以要对车辆的速度加以限制；
（2）速度一定的物体，质量越大，动能越大，越不容易刹车，所以大型车辆的“最高行驶速度规定”比小型客车 （填“大”或“小”）。
-
难度：
使用次数：178
入库时间：2012-04-20
时间/min
0
1
2
3
4
5
6
7
温度/℃
82
86
94
98
98
98
98
小凡同学在实验室做“观察水的沸腾”实验，当水温为82℃时开始记录数据，以后每隔1min读一次温度计的示数，直到水沸腾一段时间后停止计数，其数据记录如下表所示。
（１）在记录第三次数据时，温度计的示数如图所示，
请将读数填在上述表内空格中；
（２）由上表记录数据可知，水在沸腾过程中温度的特点是 ；
（３）实验结束后，同学们在交流时，发现各自测出的水的沸点大都不是100℃，出现这种情况的原因为： （写出一条）。
-
难度：
使用次数：120
入库时间：2012-04-20
在探究“通过导体的电流跟导体电阻的关系”实验中，小亮根据实验目的，连接实验器材如图所示。已知所用电源的输出电压为12V。滑动变阻器的最大阻值为65Ω.。
（1）开关S闭合前，滑动变阻器的滑片应滑到 端（填“A”或“B”）；
（2）在实验中，当电阻箱（一种可以改变电阻阻值且能够读数的电阻元件）接入电路的阻值改变后，移动滑动变阻器的滑片P，可使电阻箱两端的电压保持6V不变。当小亮将电阻箱的阻值由30Ω调为20Ω时，为保持电阻箱两端电压不变，应将滑动变阻器的滑片向________端移动（填“A”或“B”）；

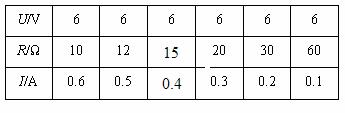

（3）在实验中，不断调节电阻箱的阻值时，电流表的示数如下列表格所示，请根据表格中的数据归纳出通过导体(即电阻箱)的电流跟导体电阻的关系为
；
（4）当电阻箱接入电路的阻值为70Ω时，小亮发现无论怎样移动滑动变阻器的滑片
P，电压表的示数始终无法达到6V。此时小亮可采取的措施是________（选填序号）。
A．更换一块新的电压表
B．调节电源的输出电压到16V
C．用最大阻值为100Ω的滑动变阻器替换原来的滑动变阻器
