入库时间：2012-04-19浴霸是安装在浴室可供取暖和照明的家用电器，某浴霸的铭牌和简化电路图如图11所示，图中Ll为额定功率为44W的照明灯，L2为额定功率为880W的红外线取暖灯
型号
额定电压
额定频率
额定功率
取暖
照明
96-6
220V
50Hz
44W
880W
44W
求：(1)取暖灯正常工作时的电流为多少安培?
(2)照明灯的电阻是多少欧姆?
(3)若让Ll和L2同时正常工作10秒，共消耗多少电能?
-
难度：
使用次数：111
入库时间：2012-04-19

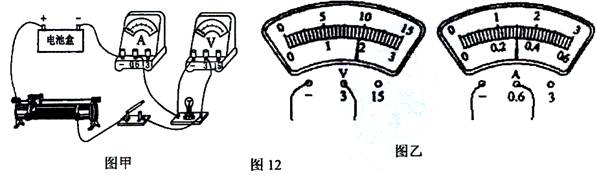

如图12甲为某次测量灯泡电阻的电路图，电压表和电流表的示数如图乙所示，则电压表的示数是＿＿＿V，电流表的示数是＿＿＿＿＿A，灯泡电阻R=＿＿＿＿＿Ω
-
难度：
使用次数：413
入库时间：2012-04-19

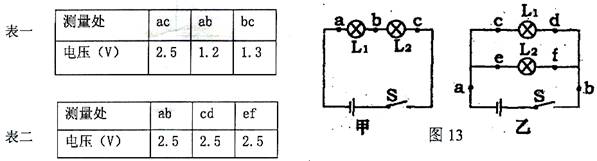

在“探究串、并联电路电压的规律”的实验中，张强同学分别按图13甲、乙两电路图连接电路并进行实验，他将测量的数据分别记录在表一和表二中。
(1)表二数据是根据图＿＿＿＿(“甲”或“乙”)电路进行实验得到的数据。
(2)分析表一数据得到的结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
分析表二数据得到的结论是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：103
入库时间：2012-04-19

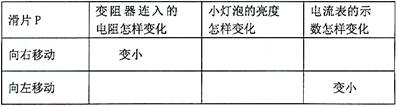

如图14所示是用滑动变阻器控制小灯亮暗的实物图。根据实物连接完成下表。
-
难度：
使用次数：123
入库时间：2012-04-19

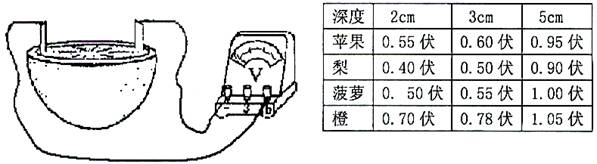

水果含有果酸。如图所示在水果中分别插入两片铜和锌金属极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。
(1)金属板在水果中插入不同的深度，并保持两块极板之间的距离不变，Hj电压表直接测量两块极板之间的电压，结果如下表：
①在方框里画出这个实验的电路图：
②分析实验数据可以得出：水果电池的电压与＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿有关；
(2)关于影响水果电池电压大小的因素，你还可以研究的问题是＿＿＿＿＿＿＿＿(写山一个)，简单写出你的探究过程＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
