入库时间：2012-04-19如图8所示是小明家的电能表。根据此图可知：通常情况下小明家同时使用用电器的总功率应不超过＿＿＿＿＿W；电能表的盘面上标有“600revs／kW·h”字样，它表示：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。小明家电能表4月底的示数为
，5月底的示数为
，则小华家5月份消耗的电能为＿＿＿＿kW·h，应付电费＿＿＿＿元(按每度屯均价0.5元计算)
-
难度：
使用次数：86
入库时间：2012-04-19

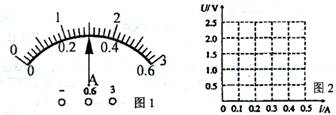

(1)如图l所示的电流表的示数为
0 3A，请用笔画代替导线画出电流表所接的接线柱；
(2)请在图2中画出通过电阻为5Ω的电流与两端电压的关系图线
-
难度：
使用次数：229
入库时间：2012-04-19

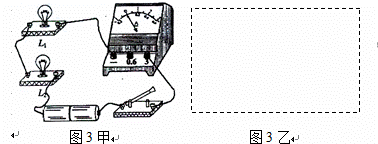

请根据下图3甲的实物连接图，在图3乙的方框内画出对应的电路图
-
难度：
使用次数：187
入库时间：2012-04-19
把下图4中的四个元件连接成一个完整的电路，使得灯泡L1和灯泡L2都能够发光，说明你所连接的电路是串联的还是并联的，并说出你的理由。你连接的电路是＿＿＿＿＿的(“串联”或“并联”)，你的理由是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：281
入库时间：2012-04-19
如图10所示，将两个屯阻R1和R2并联后接在电压为24V的电源上，开关S闭合后干路电流为2A，通过R1的电流为1.2A，求：
(1)流过R2的电流是多大? (2)R1和R2的阻值分别为多大?
