难度：
使用次数：111

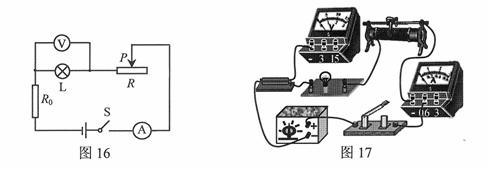

入库时间：2012-04-10图16是小明设计的测量一个小灯泡额定功率的电路图。已知定值电阻R0=15Ω，滑动变阻器R（20Ω 1A），电源电压为18V，小灯泡的额定电压为6V、额定功率约为3W。
（1）闭合开关S前，滑片P应滑到最 。（选填“左端”或“右端”）

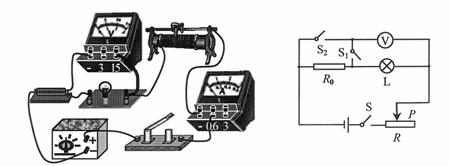

（2）请用笔画线代替导线将图17的实物图补充完整。
（3）小明正确连接电路后，进行实验。小灯泡正常发光时，电流表的指针如图18所示，通过小灯泡的电流为 A，其额定功率为 W。
（4）电路中定值电阻R0的作用是
。
（5） 小明完成上述实验后，小红发现电流表已坏，她利用剩余器材和老师又给的两个开关S1、S2及导线，也完成了对小灯泡额定功率的测量。请你在右侧的虚线框内画出小红完成实验设计的电路图。
-
难度：
使用次数：168
入库时间：2012-04-10
如图14甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图14乙所示。问：
（1）当R2为10Ω时，电压表的示数是多少？
（2）当电压表示数为2V时，R1的阻值是多少？
（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？
-
难度：
使用次数：129
入库时间：2012-04-10
要使“6V 3W”的灯泡接在8V的电源上能正常发光，应串联一个多大的电阻？
-
难度：
使用次数：58
入库时间：2012-04-10
电动自行车是倍受人们青睐的一种交通工具，如图10所示，他可以电动
骑行，亦可以脚踏骑行，电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力，下表是某型号电动自行车主要技术参数
（1）电动自行车以额定功率行驶时通过电动机线圈的电流是多大?
（2）表中“12A.h”表示蓄水池充满电时储存的电荷量，相当于“h”的值，则蓄电池充足一次电可储存的能量是多少J？
（3）从环保的角度来看，与摩托车相比，电动自行车有什么优缺点?(各列举一条)
-
难度：
使用次数：101
入库时间：2012-04-10
图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω。煮饭时，接通电源（220V50Hz），闭合手动开关S1，电饭锅处在加热状态。当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合，S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自
动闭合。（已知水的比热容为4.2×103J/(kg. ℃);查表可知铝的熔点为660℃）请解答下列问题：
（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅 的内胆是否会熔化？为什么？
（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？
（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？
