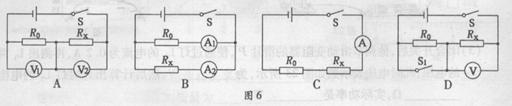

如图6所示,几个同学在只有电流表或电压表时,利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路,其中不可行的是( )
在如图所示的电路中,电源电压为3伏特,电阻R的阻值为5欧姆,滑动变阻器标有“20Ω 2A”字样,当滑片由A端滑动B端的过程中( )
A.电阻R两端的电压不断变大 B.电阻R的功率不断变小
C.滑动变阻器两端的电压不断变小 D.滑动变阻器的功率不断变大
如图甲所示,电源电压恒为9伏,滑动变阻器的最大阻值为100欧,电流在0.1安~0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示,则下列判断正确的是
A.电子元件工作时,电阻保持不变
B.电子元件处于正常工作状态时,电路消耗的最小功率为3.6瓦
C.当P在中点时,电子元件与滑动变阻器的电压之比为1:1
D.为使电子元件处于正常工作状态,滑动变阻器的阻值范围应控制在12.5欧~70欧
小科做作业时,电灯突然变暗,其原因可能是 ( )
A.电灯的实际电压变大 B.电灯的额定电压变小
C.电灯的实际功率变小 D.电灯的额定功率变小
如果加在某定值电阻两端的电压从6V升高到10V,通过该电阻的电流变化了0.1A,则该电阻的电功率变化了 【 】
A.1.6W B.4.0W C.0.4W D.3.4W
