难度：
使用次数：80
入库时间：2012-04-05请在图中用导线连接一个三孔插座和一盏带开关的电灯的家庭电路.
-
难度：
使用次数：135
入库时间：2012-04-05
如图所示，F1是作用在抽水机手柄A点处的动力，O为支点。请画出动力F1的力臂L1和抽水机手柄B点处受到的阻力力F2。
-
难度：
使用次数：109
入库时间：2012-04-05

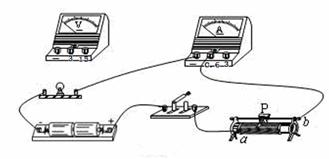

小明同学利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为2.5V)，实验电路图如图左所示。
（1）按左图所示的电路图，将右图中的电压表正确连入电路（用笔画线代替导线）
（2）开关闭合前，滑片P应移到 （填"a"或“b”）端；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图所示，则此时小灯泡的阻值为 Ω。
（3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的示数接近电源电压，请你帮小明分析电路的故障可能是： 。
（4）若小明同学想用已连好的电路测量小灯泡的额定电功率，请你帮他把主要的实验步骤补充完整：①移动滑动变阻器的滑片P，使电压表的示数为 V时，读出电流表的示数；
②用原理 计算出小灯泡的额定电功率。
-
难度：
使用次数：98
入库时间：2012-04-05
小红同学在做“探究平面镜成像”的实验时，将一块玻板竖直架在水平台上，再取两段完全相同的蜡烛AB，点燃玻璃板前的蜡烛A，进行观察，在此实验中：(1)小红选择玻璃板代替镜子进行实验的目的
（2)所用刻度尺的作用是便于比较像与物_______ _关系．
(3)选取两段完全相同的蜡烛是为了比较像与物的__________关系．
(4)移去后面的蜡烛B，并在其所在位上放一光屏，则光屏上__________收到蜡烛烛焰的像(填“能”或“不能”)．所以平面镜所成的像是__________像(填“虚”或“实”)．
(5)小红将蜡烛逐渐远离玻璃板时，它的像__ （填“变大”、“变小”或“不变”) -
难度：
使用次数：419
入库时间：2012-04-05
汽车是我们熟悉的交通工具，它给我们的生活提供了便利，促进了社会经济的发展。某型号四轮汽车质量为1.6×103Kg，每个轮子与地面的接触面积为0.02m2，当它以60Km/h的速度在平直路面上匀速行驶时，受到的阻力为600N，每行驶100Km消耗汽油量为8L。完全燃烧1L汽油释放的能量为3.7×107J(取g=10N/Kg)。求：
(1)汽车静止时对路面的压强。
(2)汽车以60Km/h的速度匀速行驶时，牵引力的功率。
(3) 汽车以60Km/h的速度匀速行驶时，汽车的效率。
