难度：
使用次数：201

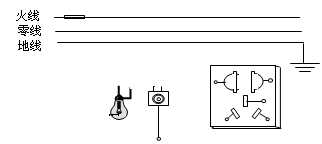

入库时间：2012-04-05如图所示，是目前比较通用的插座（上面是两孔，下面是三孔）的示意图，还有一个由拉线开关控制的白炽电灯。请将它们合理地连入电路中。
-
难度：
使用次数：75
入库时间：2012-04-05

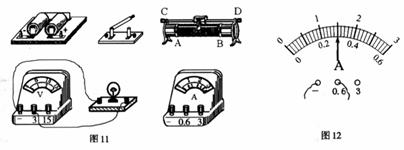

小丽做“测量小灯泡电功率”的实验，如图11所示是实验所用到的器材
(1)用笔画线代替导线，将下列还没有连接的器材按实验需要连接完整
(2)完成电路连接井闭合开关后，小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压(3v) 出现故障的可能原因是＿＿＿＿＿＿＿＿填字母代号)
A．灯泡短路 B．灯泡断路 C．电压表短路 D．电流表断路
(3)排除电路故障后，灯泡正常发光时，电压表的示数是2.5V，电流表示数如图l2所示，此时小灯泡的电功率是＿＿＿＿＿＿＿＿w
-
难度：
使用次数：103
入库时间：2012-04-05
在研究通电导体放出的热量跟哪些因素有关的实验中。实验室提供了若干只装有电阻丝（3Ω或6Ω两种规格）、温度计、煤油(等质量)的烧瓶，另有电流表、滑动变阻器、电源(6V)、开关、导线。如图是某同学设计的四个电路（各电路可以根据需要调换烧瓶），请回答下列问题：
（1）利用 电路或 电路可以研究电流和时间相同时，热量跟电阻大小的关系。所选电路此时所用电阻丝的规格应为：
（2）利用 电路可以研究电阻和时间相同时，热量跟电流的关系。
（3）实验过程中，若通过阻值为3Ω电阻丝的电流大小如图所示，通电时间为5min，则该电阻放出 J的热量。
-
难度：
使用次数：241
入库时间：2012-04-05
随着生活水平的提高，家用电器在日常生活中已不可缺少。小明 家所有家用电器正常工作时的总功率为2200瓦。其中电热水壶的铭牌如图所示，某一天小明在家里用电热水壶烧开水，电热水 壶能正常工作。已知电热水壶的阻值不变。求：
(1)小明家所用熔断器的额定电流等于或稍大于多少安?
(2)这个电热水壶正常工作时的电阻为多少欧?
(3)这个电热水壶正常工作600秒所消耗的电能为多少焦?
(4)若电热水壶实际工作电压为110伏，电热水壶的实际功率多大?
电热水壶的铭牌
额定电压
220V
频率
50Hz
额定功率
880W
容积
2L
-
难度：
使用次数：214
入库时间：2012-04-05
小明利用标有 “6V 6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。
（1）当L1正常发光时通过的电流多少A？（2）如图甲所示：ＯＡ和ＯＢ分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图14乙所示电路，要使其中一个灯泡正常发光，电路中电流表的示数为多少A？电源的电压是多少？电路消耗的总功率为多少？
