入库时间：2008-08-18三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：
A．I1=I2 ; B．I3=I1+I2 ; C．I1=I2+I3 ; D．I2=I3.
-
难度：
使用次数：181
入库时间：2008-08-18

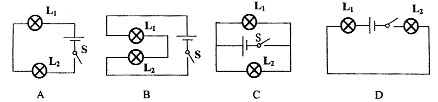

在如图所示的各电路中，两个灯泡属于并联的是:
-
难度：
使用次数：175
入库时间：2008-08-18
如图，下列说法中正确的是:
A．S1闭合，S2断开时灯都不会亮; B．S1断开，S2闭合时电源被短路;
C．S1、S2都闭合时灯都不会亮; D．S1、S2都闭合时灯都会亮.
-
难度：
使用次数：102
入库时间：2008-08-18
如下图，下列说法中正确的是:
A. 闭合S、S2、S3，断开S1则L1与L2并联;
B．闭合S、S1、S2，断开S3 则L1、L2并联;
C．闭合S、S1、S3，断开S2则L1、L2并联;
D．闭合S、S2，断开S1、S3，则L1、L2并联.
-
难度：
使用次数：400
入库时间：2008-08-18
某同学用两节干电池，一只电键、一只小灯泡和几根导线连成电路，发现闭合电键小灯不亮，断开电键小灯发光，以下分析正确的是:
A、电键接在靠电池负极一端，应将电键改接在靠电池正极一端;
B、电键接反了，应将电键接线柱上的导线交换一下;
C、电键能控制小灯的亮灭，电路正确;
D、电键与小灯并联，当电键闭合时发生短路，故连成的电路是错误的。应立即改正为将电键与小灯串联.
