难度：
使用次数：131
入库时间：2012-04-02电流在单位时间内做的功叫做电功率．是用来表示消耗电能的快慢的物理量，用户表示，它的单位是瓦特(Watt)，简称瓦，符号是W．纯电阻电路电功率P=UI＝12R＝U2/R，无论是串联电路还是并联电流，电路的总功率均等于各支路功率之和．如右图所示，在一个粗细均匀的金属圆环上有A、B、C、D 4个点，已知弧AD长为弧ACD长的一半，A、C两点等分圆珠的周长，如果分别(1)将A、C两点接人电路中，(2)将A、D两点接人电路中，并使两种情况中圆环上消耗的电功率相等，那么在两种情况中，圆环上弧ABC部分通过的电流I1与I2之比是多少?
-
难度：
使用次数：173
入库时间：2012-04-02

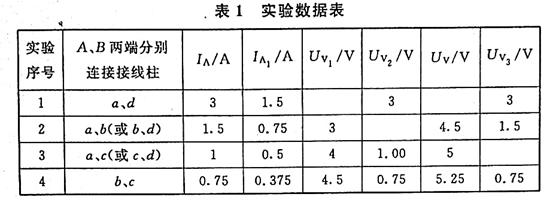

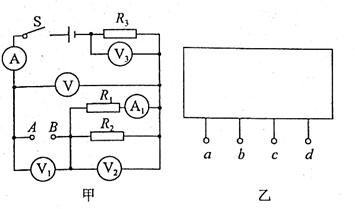

在图甲所示的电路中，电源电压恒定，A、B两端接电阻．图乙为一个暗盒，盒外的a、6、c、d是该盒的四个接线柱，某同学按图甲所示的电路连接电路进行实验．实验时，某同学先把接线柱a、d，a、b(或b、d)，a、c(或c、d)，b、c分别连接到图甲电路中A、B两端．测得各电表的示数见表1．请你根据实验数据，回答下列问题：
(1)表1中有几个空格漏填，请你根据题意完成下表的填写．
(2)某同学对表1中实验序号1与2(或2与3或3与4)中电压表V1、V2、V示数进行深入地研究后发现，三个电压表读数的变化量之间存在一定的关系，该关系的表达式为：____________________________________。
(3)某同学为了研究通过电阻R2的电流跟它两端电压关系，设计了如下表所示的表格．请你利用上表中的实验数据在下表的空白处填写数据．根据填入表中的实验数据，分析得出你的结论(填在表格中)．
(4)某同学为了验证实验数据．依照表1的实验序号重新实验．在某次实验过程中，某同学发现两个电流表示数相等，两个电压表示数也相等，电压表V3示数为1.2V．请你完成下表的填写，并分析产生该现象原因是______________________。
