难度：
使用次数：331
入库时间：2012-04-02如图所示是计算机光驱的工作原理：R1是光敏电阻(有激光照射时电阻较小，无激光照射时电阻较大)，R2是定值电阻，信号处理系统可以根据R2两端的电压变化把光信号变成电信号．用激光头发射脉冲激光信号扫描光盘，从光盘上反射回来的激光信号照到光敏电阻R1上．下列分析正确的是( )．
A 有激光照射光敏电阻时，信号处理系统两端获得电压较高；
B 有激光照射光敏电阻时，信号处理系统两端获得电压较低；
C 有激光照射光敏电阻时，R2两端的电压一定降低；
D 有激光照射光敏电阻时，通过R：的电流一定减小
-
难度：
使用次数：130
入库时间：2012-04-02

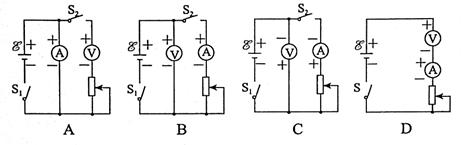

可用理想电压表V、理想电流表A、变阻器R以及开关S和导线等器材来测量某一电源E的电压和内阻．下面给出了4个电路图，图中+、一代表电源的正、负极和电表的正负接线柱．正确的电路图是( )．
-
难度：
使用次数：142
入库时间：2012-04-02
如右图所示，均匀的长方形薄片合金电阻板abcd，ab边为L1，ad边为L2，当端点1、2或3、4接入电路时，R12：R34＝_______。
-
难度：
使用次数：354
入库时间：2012-04-02
如右图所示，两根输电线AB、A'B'的长度均为2 km，已知每千米的输电线电阻为1
，今发现在距端点A、A'等远的两点C、C'间发生漏电，相当于在两点间接了一个电阻，现用输出电压恒为90 V的电源接在端点A、A'间时，测得端点B、B'间电压为72V；若接在端点B、B'间时，测得A、A'间电压为45V，由此可知点A与点C相距________km．
-
难度：
使用次数：619
入库时间：2012-04-02
某兴趣小组的同学进行电学实验过程中发现一个有趣的元件，有A、B两部分，被封闭在一个透明的玻璃壳内，a、b是其两个外露的接线柱，如右图甲所示．他们了解到B是一个定值电阻，其电压与电流关系如下表．
电压U/V
2.0
4.0
6.0
电流I/A
0.10
0.20
0.30
A是一种由特殊金属丝制成的导体，它的额定电压是9 V．为进一步了解A的某些特征，他们使用如图乙所示的实验器材，测得了一组该元件的电压与电流值，并绘制成如图丙所示的曲线．请根据上述信息完成下列问题：
(1)用笔画线代替导线将图乙电路连接完整．
(2)计算电阻B的阻值．
(3)计算导体A的额定电流．
