A．待测定值电阻Rx：阻值在7～9 Ω之间
B．滑动变阻器：最大阻值500 Ω
C．滑动变阻器：最大阻值10 Ω
D．定值电阻R0：阻值10 Ω
E．电流表A：测量范围0～0.6 A，0～3 A
F．电源E：电源电压U恒为4V
G．单刀双掷开关(双向开关)S及导线若干
为了较精确地测出待测电阻Rx的电阻，小聪、小亮和小英共同设计了图所示的电路．
(1)在他们设计的电路中，电流表的量程应选_______A，滑动变阻器应选_______（填器材前面的序号字母）．
(2)小亮设计的实验操作主要步骤是：
I．将开关掷向a，移动滑动变阻器的滑片至某一位置，使A表的指针指到表盘上某一适当位置；读出电路稳定后A表的示数(记为I1)
Ⅱ，将开关掷向b，移动滑动变阻器的滑片至另一位置，使A表的指针指到表盘上另一适当位置；读出电路稳定后A表的示数(记为I2)
小聪和小英认为小亮设计的步骤Ⅱ中有不妥当之处，请你帮小亮写出正确的步骤Ⅱ：______________________________________________________________________．
(3)按正确的操作，他们顺利的测出了Rx的电阻，请你写出用测得的物理量I1、I2和已知物理量U、R0表示的Rx的表达式：Rx＝_______．
-
难度：
使用次数：139
入库时间：2012-03-29
某同学将完好仪器连接成如图所示的电路（其中滑动变阻器的连线没有画出），用来探究电阻上的电流跟两端电压的关系．
(1)合上开关进行实验时发现，无论怎样移动滑片P，电压表和电流表的示数都不为零，但始终没有变化．则该同学把滑动变阻器接入电路中的方式可能是______（填写代号）
a．G与C相连，F与H相连
b．G与C相连，D与H相连
c．G与E相连，F与H相连
d．G与E相连，D与H相连
(2)该同学发现了(1)中的问题并作了改正．
请用笔画线代替导线把滑动变阻器正确接入电路中，要求：滑片P向右移动时电流表示数逐渐增大．

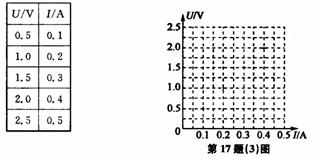

(3)实验测得的数据如表所示．
根据这些数据在坐标图中描点并作出U－I图线．
-
难度：
使用次数：221
入库时间：2012-03-29
某同学将一节旧电池、5欧的定值电阻、开关和电压表连接成图甲所示电路，发现开关断开和闭合时，电压表的示数有明显的不同，他很好奇，在老师的帮助下他得知：干电池内部本身存在电阻，其情况相当于一节干电池与一电阻串联（如图乙虚线框内所示）．当开关闭合后，干电池内部的电阻分到了一部分电压，从而提供给定值电阻的电压减小．为了求证，他又进行了如下实验：
①测出图甲所示电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1伏；
②将定值电阻由5欧更换为12欧，测出电路中开关断开时电压表示数为1.4伏，闭合开关后电压表的示数为1.2伏．
(1)该同学将定值电阻由5欧更换为12欧的想法是：当电路中定值电阻变大，电路中的电流变小，干电池内部电阻分到的电压变小．实验①和②中测得的数据是否支持他的想法？_______（填“支持”或“不支持”）
(2)根据实验②测出的数据，计算出该干电池的内部电阻为_______欧．
-
难度：
使用次数：221
入库时间：2012-03-29

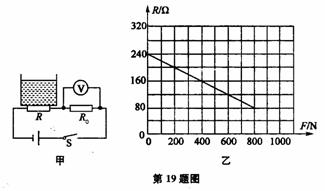

如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中R0为定值电阻，R为压敏电阻，其阻值随所受压力变化的图像如图乙所示，油量表由量程为0～3 V的电压表改装而成．已知油箱重80 N，压敏电阻R能够承受的最大压力为800 N．电源电压保持6 V不变．(g取10 N/kg)
(1)若压敏电阻与油箱的接触面积是4×10-4m2，则压敏电阻能承受的最大压强为多大？
(2)若油箱内油的密度为0.8×103 kg/m3，则此油箱最多可装多少立方米的油？
(3)若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻R0的阻值为多大？
(4)为了判断此油量表的刻度是否均匀，需了解R0两端电压U0与油量V的关系，请推导此关系式．
-
难度：
使用次数：322
入库时间：2012-03-29
实验室有一种小量程的电流表叫毫安表，用符号mA表示，在进行某些测量时，其电阻不可忽略，在电路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出．利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R1＝140 Ω，R2＝60 Ω．当开关S1闭合、S2断开时，毫安表的读数为6 mA；当S1、S2均闭合时，毫安表的读数为8 mA．求毫安表的电阻RA和电源的电压U．
