难度：
使用次数：126
入库时间：2012-03-29在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、额定电压是2.5 V电阻约9 Ω的小灯泡、标有“20Ω，1．5A”的滑动变阻器，导线若干。

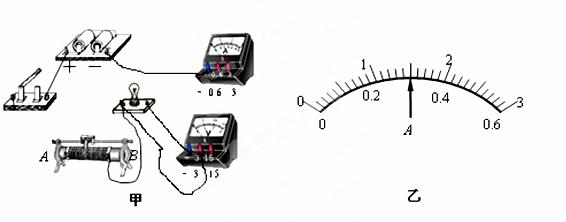

（1）请用笔画线代替导线，将图甲的实物电路连接完整（要求连线不得交叉，电流表的量程选择要恰当）。
（2）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中操作不当之处。
（3）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡此时的电阻是____________Ω（计算结果保留一位小数）。
（5）小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值差异很大。他检查操作过程无失误，造成这种结果最可能的原因是__________________________________________________。
-
难度：
使用次数：108
入库时间：2012-03-29
为制作弹簧测力计，某物理实验小组对弹簧的伸长
与拉力的关系作了探究．下表是他们利用甲、乙两根不同的弹簧做实验时所记录的数据．表一
甲弹簧受到的拉力／N
O
l
2
3
4
5
6
甲弹簧的长度／cm
6．O
9．O
12.0
15．O
18.O
21．O
24．O
表二
乙弹簧受到的拉力／N
O
l
2
3
4
S
6
乙弹簧的长度／cm
6.0
7.5
9.O
lO．5
12,0
13.5
15．O
(1)分析表一和表二数据可知：
①在一定条件下，弹簧伸长的长度与它所受的拉力成_______；
②在拉力相同的情况下，甲弹簧伸长的长度比乙弹簧_______ (选“
大"或“小”)。(2)如图所示的A、B两弹簧测力汁分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同．则量程较大的是 (选填“A”或“B”下同)测力计，精度较高的是 测力计．
(3)经实验探究发现：在拉力相通的情况
下，弹簧伸长的长度与弹簧的材料、粗细、原长(弹簧不受外力时的长度)等均有关系，请设计一个简单实验，证实弹簧伸长的长度与弹簧原长有关。
-
难度：
使用次数：113
入库时间：2012-03-29

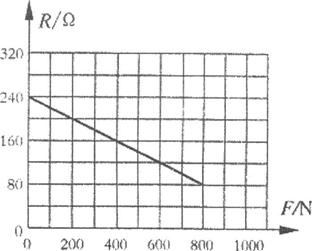

如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中R。为定值电阻，R为压敏电阻，其阻值隧所受压力变化的图像如图乙所示．油量表由量程为0～3V的电压表改装而成。已知油箱重80N，压敏电阻R能够承受的最大压力为800N。电源电压保持6V不变．(g取10N／kg)
(1)若压敏电阻与油箱的接触面积是4×10－4m2，则压敏电阻能承受的最大压强为多大?
(2)若油箱内油的密度为0.8×lO3kg／m3，则此油箱最多可装多少立方米的油?
(3)若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻R。的阻值为多大?
(4)为了判断此油量表的刻度是否均匀，需了解R0两端电压U0与油量V的关系，请推导此关系式．
