难度：
使用次数：157
入库时间：2012-03-28如图所示，由发光点S射到水面上某处的一束光，同时发生反射和折射，反射光线经过A点，试在图中画出反射光路
-
难度：
使用次数：67
入库时间：2012-03-28
如图6所示，请将下列元件连接成符合安全用电要求的家庭电路。
-
难度：
使用次数：150
入库时间：2012-03-28
在B图中画出力F1的力臂和力臂L2对应的力F2。
-
难度：
使用次数：57
入库时间：2012-03-28

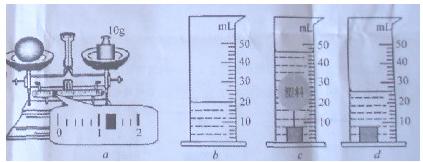

小刚同学想测出一个实心塑料球的密度，但是发现塑料球放在水中会漂浮在水面上，无法测出它的体积。小刚设计了以下实验步骤：
A．用天平测量塑料球的质量，天平平衡时如图a所示。记录塑料球质量为m；
B．把适量的水倒进量筒中如图b所示，记录此时水的体积为V1；
C．用细线在塑料球下吊一个小铁块放入水中，静止时如图c所示，记录此时量筒的示数为V2；
D．把小铁块单独放入水中静止时如图d所示，记录此时量筒的为V3；
E．利用密度公式计算出结果。
根据上述实验过程，回答下列问题。
（1）实验中使用天平测出塑料球的质量m＝ g，塑料球的体积V＝ cm3，计算出塑料球的密度ρ＝ g/cm3.
（2）实验拓展：本实验中若不用天平，只在B、C、D三个步骤中增加一个步骤也可以测出塑料球的密度。请你写出这个操作步骤 。
根据你补充的步骤，写出计算塑料球密度的表达式 。（用字母表示，水的密度为ρ水）
-
难度：
使用次数：56
入库时间：2012-03-28
电流做的功跟电压、电流和通电时间三个因素都有关。李明同学要通过实验探究电功跟电压的关系，他选用的器材如图4所示。其中甲、乙两容器完全相同，电阻丝R1的阻值大于电阻丝R2的阻值。
图4
(1)请你用笔画线代替导线，帮他把实验电路连接完整。
(2)他在该实验中选用两根阻值不同的电阻丝，其目的是 。
（3）在这个实验中，李明是通过观察比较 来比较电流做功多少的。
电流通过电阻丝 做的功多（填R1或R2）。
（4）由这个实验可以得到的结论是：
