难度：
使用次数：90

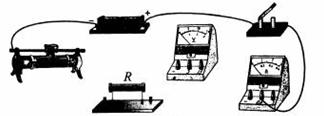

入库时间：2012-03-27为了探究“通过导体中的电流与电压、电阻的关系”，某同学连接了如图10所示的电路图.（9分）
（1）请将图10所示的实物连接成实验电路，（要求滑动变阻器的滑片向左移电流表示数变小）并在右面的方框内画出电路图.
（2）连接电路时，开关应 ，变阻器的滑片P应置于 端.
(填“左”或“右”)（3）接通电路后，发现电流表指针不偏转，电压表指针有明显的偏转，调节变阻器的滑片时也没有任何的变化．你认为电路中的故障是 .
(4) 在研究导体中的电流与电压的关系时，滑动变阻器的作用是 .
（5）此电路还可以研究的实验是 .
-
难度：
使用次数：163
入库时间：2012-03-27
随着生活水平的提高，汽车已经进入百姓家庭，汽车在行驶中，由于路况和车速的不同，发动机的实际功率也不同，通常行驶时，实际功率要小于它的最大功率。某型号轿车的有关数据如下表。（某标号汽油的热值约为4.5×107J/kg，密度约为0.7×103kg/m3）
求：（l）若轿车以100km/h的速度匀速行驶lh，则轿车消耗了多少千克的汽油？
(2)若轿车发动机的效率是30％，当轿车以100k
m/h的速度匀速行驶时，发动机的实际功率是多少瓦特？(3)从环保角度来看汽车的大量使用造成了哪些环境污染？请你提出一条解决的建议；交通法规定，汽车在公路上行驶不许超载，其原因是什么？
-
难度：
使用次数：52
入库时间：2012-03-27
家庭中常用电热水壶烧水，它具有方便、环保的优点．下表是某同学收集到的一电热水壶的有关数据，请按要求作答．
电热水壶
铭牌
额定电压U／V
220
额定功率P／W
484
容积V/L
0.5
(1)在一标准大气压下烧开一壶20℃的水至少需吸收多少热量?需要加热多长时间？
(2)实际上烧开一壶水需要7min，若不计能量损失，求电源的实际电压是多少？
(3)烧开一壶水实际加热时间总大于理论计算时间．你认为产生这种现象的原因是什么?请简要分析．
