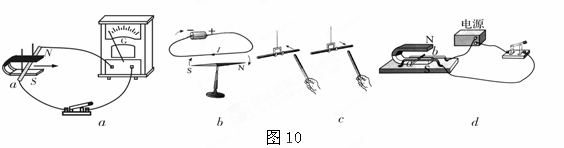

入库时间：2012-03-2616.如图10所示的四个装置，关
于它们分别用来演示哪个物理现象的描述，正确的是---------------------------------------------------【 】
A.图a可用来演示磁场对通电导体的作用 B.图b可用来演示电流的热效应
C.图c可用来演示电荷间的相互作用 D.图d可用来演示电磁感应现象
-
难度：
使用次数：66
入库时间：2012-03-26
如图11所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的 线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是 ----------------------【 】
图11A. R两端的电压为6V B. 通过电动机的电流为6A
C. 电阻R消耗的电功率为144W D. 电动机消耗的电功率为6W
-
难度：
使用次数：125
入库时间：2012-03-26
用图12甲所示装置“比较不同液体吸热升温特点”．在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾．
（1）分别测量出水和食盐水的沸点，发现食盐水的沸点比水高．其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为 ℃．
（2）实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水 （选填“多”或“少”）．
（3）能否仅由“加热食盐水到沸腾需要的时间长”得出食盐水比热容大的结论？
答： ；其原因是
-
难度：
使用次数：150
入库时间：2012-03-26
图13是小华同学探究“让线圈转起来”的实验装置图．
（1）线圈能够转动的原理是 ；
在实验中为了使线圈能持续转动，线圈引线正确的刮漆方法是_______________________________________.
（3）若要改变线圈的转动方向，请写出一种具体的操作方法： ．
（4）若线圈引线的刮漆方法正确，电池、导线、金属支架的连接和性能良好，电 路接通后线圈不能连续转动，请你分析可能的原因是____________________(写出一点即可）
-
难度：
使用次数：85
入库时间：2012-03-26

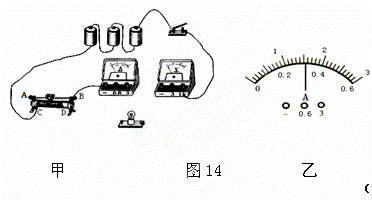

某实验小组的同学用伏安法测量小灯泡电功率（图14所示），待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。
(1)连接电流表时应选用 的量程。
(2)请用笔画线代替导线，完成实物电路的连接（要求：连线不得交叉）。
（3）检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几
乎不动，产生这一现象的原因可能是 。
（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时电流表示数如图
14乙所示，请读出电流表的示数，并填入表格中。
（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，
但表格中仍有不完整的地方，请将所缺内容填写完整。
电压 U/V
1.0
1.5
2.0
2.5
3
.03.8
4.0
电流 I/A
0.18
0.2
0.22
0
.250.28
0.32
电功率P/
0.18
0.3
0.44
0.625
0.84
1.28
灯泡发光情况
很暗 ——————→ 暗 ————→ 正常发光 → 很亮
（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的
决定的，且 ，灯泡发光越亮。
