难度：
使用次数：63
入库时间：2012-03-19小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.
（1）如图12所示，他发
现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？
（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？
-
难度：
使用次数：71
入库时间：2012-03-19
在测定小灯泡的额定功率的实验中．小灯泡的额定电压为2.5V．小灯泡的电阻大约是10Ω，两个规格分别是“l0Ω，1A"、“50Ω，5A·，的滑动变阻器．电源电压6v。
(1)本次实验中应选择规格为__________的滑动变阻器；图17(
a)已经连接了部分电路，请用笔画线代替导线将电路连接完整。在连接电路前，开关要_____。正确连接电路后，闭合开关前滑动变阻器的滑片应移至__端(填“A”或“B”)。
（2）闭合开关后发现电流表指针向左
偏转如图 (b)所示．产生故障的原因可能是_________________________________（3）排除故障后，调节滑片的位置，当电压表的示数2．5V时，电流表的示数如图 (c)所示为____A，小灯泡的额定功率是_____W。
（4）在不改变这个电路，还可以完成的实验有：____________________________ (写出一个即可)。
-
难度：
使用次数：97
入库时间：2012-03-19
在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)实验中通过观察电磁铁____________的不同，可以判断电磁铁的磁性强弱不同。
(2)当滑动变阻器
滑片向左移动时，电磁铁甲、乙吸引大头针的个数_____
_____(填“增加”或“减少”)，说明电流越_________，电磁铁磁性越强。(3)根据图示的情境可知，_____________(填“甲”或“乙”)的磁性强，说明电流一定时,_________________________，电磁铁磁性越强。
-
难度：
使用次数：157
入库时间：2012-03-19
电流做的功跟电压、电流和通电时间三个因素都有关．李明同学要通过实验探究电功跟电压的关系，他选用的器材如图所示．其中甲、乙两容器完全相同，电阻丝R1的阻值大于电阻丝R2的阻值．
（1）请你用笔画线代替导线，帮他把实验电路连接完整．
（2）他在该实验中选用两根阻值不同的电阻丝，其目的是 ．
（3
）在这个实验中，李明是通过观察比较 来比较电流做功多少的．电流通过电阻丝 做的功多（填R1或R2）．（4）由这个实验可以得到的结论是： ．
-
难度：
使用次数：67
入库时间：2012-03-19

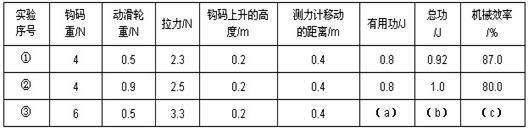

在“探究动滑轮的机械效率”时，某小组利用自重不同的两个动滑轮进行了如图所示的三次测量，数据记录如下：
（1）完成表格中第3次数据（a）（b）（c）处的计算，填在下
面的横线上：（a）____________ ； （b）___________ ； （c）___________ ．
（2）通过比较_________ 两次实验数据（选填实验序号），可知动滑轮的机械效率与动滑轮的自重_________ （选填“有关”或“无关”）．
（3）小明认为“同一个机械，它的机械效率是一个定值”，通过比较_______ 两次实验数据（选填实验序号），可知他的观点是______________ 的（选填“正确”或“错误”）．
