某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2.5V,定值电阻R0的阻值为20Ω,电源电压U保持不变。
(1)请根据图甲将图乙中的实验电路连接完整(导线不允许交叉)。
(2)开关S连接触点“1”,滑动变阻器的滑片从最左端移到最右端时,电流表的指针在图丙所示的位置,则电源电压U=______V。

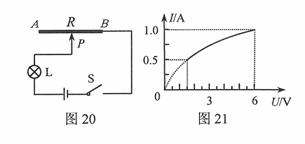

图20所示是小明的调光灯电路图,他将粗细均匀的电阻丝AB通过滑片P连人电路,小灯泡的额定电压为6V。闭合开关S后,滑片P从最左端A滑到最右端B的过程中,小灯泡的I—U关系图像如图21所示。(电阻丝AB的阻值不随温度变化)
求:(1)小灯泡的额定功率;
(2)电阻丝AB的阻值;
(3)当AB连人电路的阻值R1=2.5ῼ时,灯泡消耗的功率为3.2W,此时灯丝的阻值为多少。
某日光灯接在照明电路中正常工作时,其电流是0.13A,若通电10min,有 J的电能转化成了热能和 能。
如图甲所示,电源电压恒为9伏,滑动变阻器的最大阻值为100欧,电流在0.1安~0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示,则下列判断正确的是
B.电子元件处于正常工作状态时,电路消耗的最小功率为3.6瓦
C.当P在中点时,电子元件与滑动变阻器的电压之比为1:1
D.为使电子元件处于正常工作状态,滑动变阻器的阻值范围应控制在12.5欧~70欧[来源:学科网ZXXK]
图中电源电压保持不变,R2的电阻为5Ω,闭合开关,电压表示数为3V,电流表示数为0.3A,则( )
A.R2两端的电压小于3V
B.R1、R2中的电流均为0.3A
C.R1与R2的等效电阻为15Ω
D.R2的电功率为1.8W
